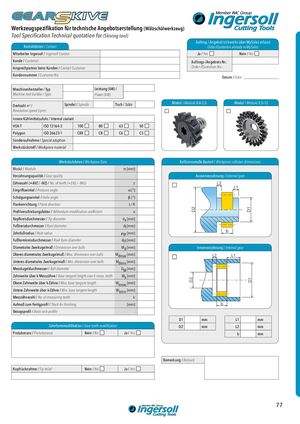

D2D2 D1D1 Werkzeugspezifikation für technische Angebotserstellung (Wälzschälwerkzeug) Tool Specification Technical quotation for (Skiving tool) Auftrag / Angebot ist bereits über MySales erfasst Kontaktdaten / Contact Order/Quotation already in MySales Mitarbeiter Ingersoll / Ingersoll Contact Ja / Yes Nein / No Kunde / Customer Auftrags-/Angebots-Nr.: Ansprechpartner beim Kunden / Contact Customer Order-/Quotation-No.: Kundennummer / Customer No. Datum / Date: Maschinenhersteller / Typ Leistung (kW) / Machine tool builder / Type Power (kW) Drehzahl n-1 / Spindel / Spindle Tisch / Table Modul / Module 0,4-2,5 Modul / Module 2,5-12 Revolution speed (rpm) Innere Kühlmittelzufuhr / Internal coolant HSK-T ISO 12164-3 100 80 63 50 Polygon ISO 26623-1 C8X C8 C6 C5 Sonderaufnahme / Special adaption Werkstückstoff / Workpiece material Werkstückdaten / Workpiece Data Kollisionsmaße Bauteil / Workpiece collision dimensions Modul / Module m [mm]: Verzahnungsqualität / Gear quality : Aussenverzahnung / External gear Zähnezahl (+AVZ / -IVZ) / No. of teeth (+EXG / -ING) z: L2 Eingriffswinkel / Pressure angle a [°]: L1 Schrägungswinkel / Helix angle b [°]: Flankenrichtung / Flank direction L / R: Profilverschiebungsfaktor / Addendum modification coefficient x: Kopfkreisdurchmesser / Tip diameter da [mm]: Fußkreisdurchmesser / Root diameter df [mm]: Zahnfußradius / Root radius rfP [mm]: b Fußformkreisdurchmesser / Root form diameter dFf [mm]: Diametrales Zweikugelmaß / Dimension over balls Md [mm]: Innenverzahnung / Internal gear Oberes diametrales Zweikugelmaß / Max. dimension over balls Mdmax [mm]: L2 L1 Unteres diametrales Zweikugelmaß / Min. dimension over balls Mdmin [mm]: Messkugeldurchmesser / Ball diameter DM [mm]: Zahnweite über k Messzähne / Base tangent length over k meas. teeth Wk [mm]: Obere Zahnweite über k-Zähne / Max. base tangent length Wkmax [mm]: Untere Zahnweite über k-Zähne / Min. base tangent length Wkmin [mm]: Messzähnezahl / No. of measuring teeth k: Aufmaß zum Fertigprofil / Stock for finishing [mm]: b Bezugsprofil / Basic rack profile : D1 mm L1 mm Zahnformmodifikation / Gear tooth modification D2 mm L2 mm Protuberanz / Protuberance Nein / No Ja / Yes b mm Bemerkung / Remark Kopfrücknahme / Tip relief Nein / No Ja / Yes 77
