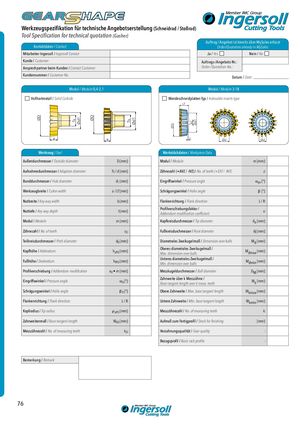

ØD Ts Ød1 ØD Ts Ød1 ØØDD ØØbbdd11 ØD b Ød1 Werkzeugspezifikation für technische Angebotserstellung (Schneidrad / Stoßrad) Tool Specification for technical quotation (Gasher) Auftrag / Angebot ist bereits über MySales erfasst Kontaktdaten / Contact Order/Quotation already in MySales Mitarbeiter Ingersoll / Ingersoll Contact Ja / Yes Nein / No Kunde / Customer Auftrags-/Angebots-Nr.: Ansprechpartner beim Kunden / Contact Customer Order-/Quotation-No.: Kundennummer / Customer No. Datum / Date: Modul / Module 0,4-2,1 Modul / Module 3-18 Vollhartmetall / Solid Carbide Wendeschneidplatten-Typ / Indexable inserts type LTLT LT a a tt ØØddt Ød Werkzeug / Tool Werkstückdaten / Workpiece Data Außendurchmesser / Outside diameter D [mm]: Modul / Module m [mm]: Aufnahmedurchmesser / Adaption diameter Ts / d [mm]: Zähnezahl (+AVZ / -IVZ) / No. of teeth (+EXT / -INT) z: Bunddurchmesser / Hub diameter d1 [mm]: Eingriffswinkel / Pressure angle apo [°]: Werkzeugbreite / Cutter width a / LT [mm]: Schrägungswinkel / Helix angle b [°]: Nutbreite / Key way width b [mm]: Flankenrichtung / Flank direction L / R: Nuttiefe / Key way depth t [mm]: Profilverschiebungsfaktor /Addendum modification coefficient x: Modul / Module m [mm]: Kopfkreisdurchmesser / Tip diameter da [mm]: Zähnezahl / No. of teeth zO: Fußkreisdurchmesser / Root diameter df [mm]: Teilkreisdurchmesser / Pitch diameter d0 [mm]: Diametrales Zweikugelmaß / Dimension over balls Md [mm]: Kopfhöhe / Addendum haPO [mm]: Oberes diametrales Zweikugelmaß /Max. dimension over balls Mdmax [mm]: Fußhöhe / Dedendum hfPO [mm]: Unteres diametrales Zweikugelmaß /Min. dimension over balls Mdmin [mm]: Profilverschiebung / Addendum modification xO • m [mm]: Messkugeldurchmesser / Ball diameter DM [mm]: Eingriffswinkel / Pressure angle a0 [°]: Zahnweite über k Messzähne /Base tangent length over k meas. teeth Wk [mm]: Schrägungswinkel / Helix angle bO [°]: Obere Zahnweite / Max. base tangent length Wkmax [mm]: Flankenrichtung / Flank direction L / R: Untere Zahnweite / Min. base tangent length Wkmin [mm]: Kopfradius / Tip radius raPO [mm]: Messzähnezahl / No. of measuring teeth k: Zahnweitenmaß / Base tangent length WkO [mm]: Aufmaß zum Fertigprofil / Stock for finishing [mm]: Messzähnezahl / No. of measuring teeth kO: Verzahnungsqualität / Gear quality : Bezugsprofil / Basic rack profile : Bemerkung / Remark 76
