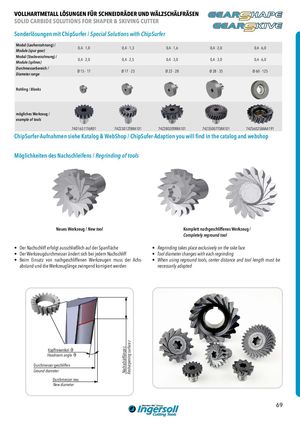

Каталог Ingersoll инструмент для нарезания резьбы - страница 69

VOLLHARTMETALL LÖSUNGEN FÜR SCHNEIDRÄDER UND WÄLZSCHÄLFRÄSEN SOLID CARBIDE SOLUTIONS FOR SHAPER & SKIVING CUTTER Sonderlösungen mit ChipSurfer / Special Solutions with ChipSurfer Modul (Laufverzahnung) / 0,4 - 1,0 0,4 - 1,3 0,4 - 1,6 0,4 - 2,0 0,4 - 6,0 Module (spur gear) Modul (Steckverzahnung) / Module (splines) 0,4 - 2,0 0,4 - 2,5 0,4 - 3,0 0,4 - 3,0 0,4 - 6,0 Durchmesserbereich / Ø 15 - 17 Ø 17 - 23 Ø 23 - 28 Ø 28 - 35 Ø 60 - 125 Diameter range Rohling / Blanks mögliches Werkzeug / example of tools 74D16511T6R01 74Z23012T8RA101 74Z28020TRRA101 74Z35007TSRA101 74Z56025BAAA191 ChipSurfer-Aufnahmen siehe Katalog & WebShop / ChipSufer-Adaption you will find in the catalog and webshop Möglichkeiten des Nachschleifens / Regrinding of tools Neues Werkzeug / New tool Komplett nachgeschliffenes Werkzeug / Completely reground tool • Der Nachschliff erfolgt ausschließlich auf der Spanfläche • Regrinding takes place exclusively on the rake face • Der Werkzeugdurchmesser ändert sich bei jedem Nachschliff • Tool diameter changes with each regrinding • B eim Einsatz von nachgeschliffenen Werkzeugen muss der Achs­ • When using reground tools, center distance and tool length must be abstand und die Werkzeuglänge zwingend korrigiert werden necessarily adapted Kopffreiwinkel ␽ Headroom angle ␽ Durchmesser geschliffen Ground diameter Durchmesser neu New diameter 69 Nachschärflänge z Resharpening surface z
