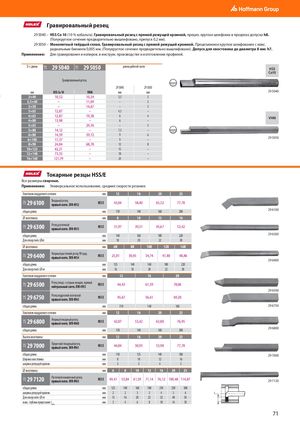

Каталог Hoffmann Group токарный инструмент - страница 71

​ Гравировальный резец 29 5040 – HSS Co 10 (10 % кобальта). Гравировальный резец с прямой режущей кромкой, прециз. круглая шлифовка в пределах допуска h8. (Полукруглое сечение предварительно вышлифовано, припуск 0,2 мм). 29 5050 – Монолитный твёрдый сплав. Гравировальный резец с прямой режущей кромкой. Прецизионное круглое шлифование с макс. радиальным биением 0,005 мм. (Полукруглое сечение предварительно вышлифовано). Допуск для хвостовика до диаметра 8 мм: h7. Применение: Для гравирования и копиров. в инструм. производстве и изготовлении профилей. D × длина 29 5040 29 5050 длина рабочей части 22E 22E HSS Co10 Гравировальный резец 29 5040 29 5050 мм HSS Co 10 VHM мм мм 29 5040 2×40 10,52 10,24 3,5 3 2,5×40 – 11,69 – 3 3×50 – 14,67 – 3 3×63 12,87 – 4,5 – 4×63 12,87 19,38 6 4 VHM 4×80 13,98 – 6 – 5×63 – 29,76 – 5 5×80 14,12 – 7,5 – 6×80 14,39 39,72 9 6 29 5050 6×100 17,37 – 9 – 8×90 24,84 68,78 12 8 10×125 42,21 – 15 – 12×140 73,35 – 18 – 16×160 121,79 – 24 – ​ Токарные резцы HSS/E Все размеры сварные. Применение: Универсальное использование, средние скорости резания. Хвостовик квадратного сечения мм 12 16 20 25 Токарный резец 29 6100 HSS E 43,04 58,40 65,32 77,78 22E правый соотв. DIN 4952 29 6100 общая длина мм 110 140 160 200 Ø хвостовика мм 8 10 12 16 Резец расточный 29 6300 HSS E 31,97 39,31 45,67 53,42 22E правый соотв. DIN 4953 общая длина мм 140 160 180 220 29 6300 Для отверстий с Øотмм 18 20 22 30 Ø хвостовика мм 6R 8R 10R 12R 16R Упорный расточной резец 90 град. 29 6400 HSS E 25,81 30,45 34,74 41,80 48,86 22E правый соотв. DIN 4954 29 6400 общая длина мм 125 140 160 180 220 Для отверстий с Ø от мм 16 18 20 22 30 Хвостовик квадратного сечения мм 12 16 20 Резец токар. с острым концом, прямой 29 6500 HSS E 44,43 61,59 78,06 22E нейтральный соотв. DIN 4955 29 6500 Резец подрезной изогнутый 29 6750 HSS E 45,67 56,61 69,20 22E правый соотв. DIN 4965 общая длина мм 110 140 160 29 6750 Хвостовик квадратного сечения мм 12 16 20 25 Упорный токарный резец 29 6800 HSS E 42,07 53,42 63,80 76,95 22E правый соотв. DIN 4960 29 6800 общая длина мм 110 140 160 200 Высота хвостовика мм 12 16 20 25 Прорезной токарный резец 29 7000 HSS E 44,84 50,93 53,98 77,78 22E правый соотв. DIN 4961 общая длина мм 110 125 140 180 29 7000 Ширина хвостовика мм 8 10 12 16 ширина режущей кромки мм 3 3 4 5 Ø хвостовика мм 6 8 10 12 16 20 25 Расточной канавочный резец 29 7120 HSS E 49,41 53,84 61,59 71,14 76,12 100,48 114,87 22E правый соотв. DIN 4963 29 7120 общая длина мм 125 140 160 180 210 250 300 ширина режущей кромки мм 2 2 3 3 4 5 6 t Для отверстий с Ø от мм 13 16 20 25 32 40 50 макс. глубина прорезания tмаксмм 3 4 6 8 10 14 18 71
