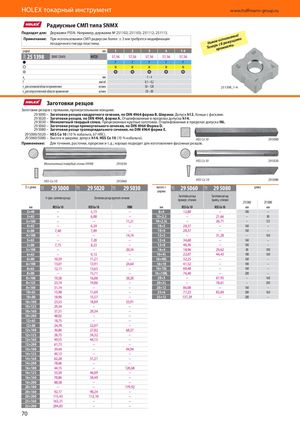

Каталог Hoffmann Group токарный инструмент - страница 70

HOLEX токарный инструмент www.hoffmann-group.ru ​ Радиусные СМП типа SNMX Подходит для: Державки PSSN. Например, державки № 251102; 251103; 251112; 251113. ние! Примечание: При использовании СМП радиусом более ≥ 3 мм требуется модификация олне и о в о е исп ежущим посадочного гнезда пластины. Н ь с 8 р . и Теперкромкам радиусмм 1 2 3 4 1-4 25 1398 HUT25 29W SNMX 120408 57,56 57,56 57,56 57,56 57,56 P P P P P M M M M M apмм 1–4 fмм/об 0,1 – 0,2 vc для основной области применения м/мин 50 – 120 25 1398_1-4 vc для второстепенной области применения м/мин 30 – 80 ​ Заготовки резцов Заготовки резцов с прямыми, прямоугольными концами. 29 5000 – Заготовки резцов квадратного сечения, по DIN 4964 форма B. Ширина: Допуск h12. Концы с фасками. 29 5020 – Заготовки резцов, по DIN 4964, форма A. Отшлифованные в пределах допуска h14. 29 5030 – Монолитный твердый сплав. Прецизионные круглые заготовки. Отшлифованные в пределах допуска Н6. 29 5060 – Заготовки резца прямоугольного сечения, по DIN 4964 Форма D. 29 5080 – Заготовки резца трапецеидального сечения, по DIN 4964 форма E. 29 5000/5020 – HSS Co 10 (10 % кобальта, 67 HRC). 29 5060/5080 – Высота и ширина: допуск h14. HSS Co 10 (10 % кобальта). HSS Co 10 29 5000 Применение: Для точения, расточки, прорезки и т. д.; хорошо подходят для изготовления фасонных резцов. HSS Co 10 29 5020 Монолитный твёрдый сплав (VHM) 29 5030 HSS-Co 10 29 5060 HSS-Co 10 29 5080 D × длина 29 5000 29 5020 29 5030 высота × 29 5060 29 5080 длина 22E 22E 22E 22E 22E ширина Заготовка резца Заготовка резца 4-гран. заготовка резца Заготовка резца круглого сечения прямоуг. сечения трапец. сечения 29 5060 29 5080 мм HSS Co 10 HSS Co 10 VHM мм HSS Co 10 HSS Co 10 мм мм 2×40 – 5,73 – 8×4 12,80 – 100 – 3×63 – 6,88 – 10×2,5 – 21,66 – 80 3×100 – – 11,21 10×2,5L – 26,71 – 125 4×63 – 6,24 – 10×5 28,37 – 160 – 4×80 7,40 7,89 – 10×6 28,37 – 160 – 4×100 – – 14,74 12×3 – 31,28 – 160 5×63 – 7,20 – 12×6 34,60 – 160 – 5×80 7,75 8,23 – 12×8 46,36 – 160 – 5×100 – – 20,34 16×4 18,96 29,62 80 100 6×63 – 9,13 – 16×4L 22,07 44,43 100 160 6×80 10,59 11,21 – 16×4XL 32,25 – 160 – 6×100 13,01 13,91 24,64 16×10 41,52 – 100 – 8×63 12,11 13,63 – 16×10L 60,48 – 160 – 8×80 – 15,71 – 16×10XL 76,40 – 200 – 8×100 19,58 16,88 38,20 20×5 – 67,95 – 160 8×125 23,74 19,86 – 20×5L – 78,61 – 200 8×160 31,14 – – 20×12 86,08 – 160 – 10×63 13,98 11,69 – 25×6 77,23 83,04 200 160 10×80 18,96 15,57 – 25×12 137,29 – 200 – 10×100 23,53 18,89 55,91 10×125 29,34 – – 10×160 37,51 29,34 – 10×200 48,02 – – 12×63 18,75 – – 12×80 24,70 22,07 – 12×100 30,86 27,82 68,37 12×125 38,75 34,32 – 12×160 49,55 44,15 – 12×200 61,73 – – 14×100 39,44 – 94,94 14×125 49,13 – – 14×160 62,28 51,21 – 14×200 78,06 – – 16×100 44,15 – 120,68 16×125 55,50 46,09 – 16×160 70,86 58,40 – 16×200 88,58 – – 20×100 – – 179,92 20×160 92,17 90,24 – 20×200 115,43 112,10 – 25×160 163,31 – – 25×200 204,83 – – 70
