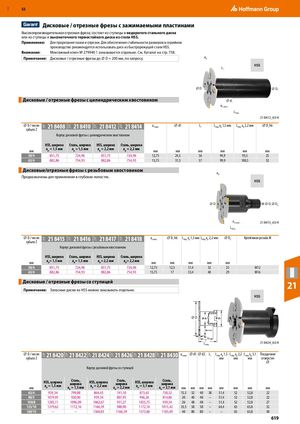

RUE 21P21P21P 21P 21P21P 21P 21P21P 21P 21P21P 21P 21P 52 ​  Дисковые / отрезные фрезы с зажимаемыми пластинами Высокопроизводительная отрезная фреза; состоит из ступицы и недорогого стального диска или из ступицы и высокоточного термостойкого диска из стали HSS. Применение: Для прорезания пазов и отрезки. Для обеспечения стабильности размеров в серийном производстве рекомендуется использовать диск из быстрорежущей стали HSS. Внимание: Монтажный ключ № 279940 1 заказывается отдельно. См. Каталог на стр. 758. Примечание: Дисковые / отрезные фрезы до ⌀ D = 200 мм, по запросу. ap HSS L1 ⌀D ⌀ D1 Дисковые / отрезные фрезы с цилиндрическим хвостовиком ​ ⌀ d1 ae макс. Lобщ 21 8412_63/4 ⌀ D / числозубьев Z21 8408 21 8410 21 8412 21 8414 ae макс ⌀ d1 L1 Lобщ ap 1,5 мм Lобщ ap 2,2 мм ⌀ Ds h6 Корпус дисковой фрезы с цилиндрическим хвостовиком ​ ​ ​ ​ ​ ​ HSS, ширина Сталь, ширина HSS, ширина Сталь, ширина мм ap = 1,5 мм ap = 1,5 мм ap = 2,2 мм ap = 2,2 мм мм мм мм мм мм мм 50/4 851,75 724,96 851,75 724,96 12,75 24,5 36 94,9 95,5 25 63/4 882,86 754,93 882,86 754,93 15,75 31,5 37 99,9 100,5 32 Дисковые/отрезные фрезы с резьбовым хвостовиком ​ ap Предназначены для применения в глубоких полостях. HSS ⌀D М ⌀ D1⌀ D2 ae макс. 21 8415_63/4 Lобщ ⌀ D / числозубьев Z21 8415 21 8416 21 8417 21 8418 ae макс ⌀ D1 h6 Lобщ ap 1,5 мм Lобщ ap 2,2 мм ⌀ D2 Крепёжная резьба M Корпус дисковой фрезы с резьбовым хвостовиком HSS, ширина Сталь, ширина HSS, ширина Сталь, ширина мм ap= 1,5 мм ap= 1,5 мм ap= 2,2 мм ap= 2,2 мм мм мм мм мм мм ​ 50/4 851,75 724,96 851,75 724,96 12,75 12,5 31,4 32 25 M12 63/4 882,86 754,93 882,86 754,93 15,75 17 33,4 40 29 M16 Дисковые / отрезные фрезы со ступицей ​ 21 Примечание: Запасные диски из HSS можно заказывать отдельно. HSS ⌀D макс Lобщ 21 8424_63/4 ⌀ D / числозубьев Z21 8420 21 8422 21 8424 21 8426 21 8428 21 8430 ae макс ⌀ d1 ⌀ d2 L1 Lобщ ap 1,5 Lобщ ap 2,2 Lобщ ap 3,1ммммммПосадочноеотверстие ⌀ Корпус дисковой фрезы со ступицей ​ ​ ​ ​ ​ ​ ​ ​ мм HSS, ширинаap = 1,5 ммСталь,­ширинаap = 1,5 ммHSS, ширинаap = 2,2 ммСталь,­ширинаap = 2,2 ммHSS, ширинаap = 3,1 ммСталь,­ширинаap = 3,1 мммммммммм мм мм мм мм 63/4 939,34 799,88 864,43 741,10 873,65 750,32 15,5 32 40 38 51,4 52 52,8 22 80/5 1079,95 920,90 939,34 807,95 946,26 814,86 20 40 40 – 51,4 52 52,8 22 100/8 1285,11 1096,09 1062,67 931,27 1055,75 939,34 26 48 48 – 51,4 52 52,8 27 125/10 1379,62 1172,16 1166,39 988,90 1172,16 1015,42 33,5 58 58 – 64,4 65 65,8 32 160/15 – – 1360,03 1166,39 1373,86 1183,69 40 80 80 – – 65 65,8 40 619
