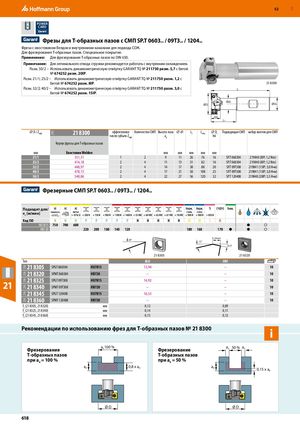

21A21A21A21A21A21A 21O RUE 52 POWER CARD      Фрезы для Т-образных пазов с СМП SP.T 0603.. / 09T3.. / 1204.. Фреза с хвостовиком Велдон и внутренними каналами для подвода СОЖ. Для фрезерования Т-образных пазов. Специальное покрытие. Применение: Для фрезерования Т-образных пазов по DIN 650. Примечание: Для оптимального отвода стружки рекомендуется работать с внутренним охлаждением. Разм. 50/2 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 5,7 с битой № 674252 разм. 20IP. Разм. 21/1; 25/2 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с битой № 674252 разм. 8IP. 21 8300 Разм. 32/2; 40/2 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 3,0 с L битой № 674252 разм. 15IP. Ød1 ØD ØDs ap L1 ⌀ D / Zэфф 21 8300 эффективное Количество СМП Высота паза ⌀ d1 L1 Lобщ ⌀ Ds Подходящая СМП набор винтов для СМПчисло зубьев Zэффaph6 Корпус фрезы для Т-образных пазов мм Хвостовик Weldon ​ ​ мм мм мм мм мм ​ ​ 21/1 351,31 1 2 9 11 26 76 16 SP.T 060304 219840 (8IP; 1,2 Nm) 25/2 414,18 2 4 11 13 31 82 16 SP.T 060304 219840 (8IP; 1,2 Nm) 32/2 448,97 2 4 14 17 38 88 20 SP.T 09T308 219841 (15IP; 3,0 Н•м) 40/2 478,15 2 4 17 21 50 108 25 SP.T 09T308 219841 (15IP; 3,0 Н•м) 50/2 548,86 2 4 22 27 56 120 32 SP.T 120408 219848 (20IP; 5,5 Н•м) ​  Фрезерные СМП SP.T 0603.. / 09T3.. / 1204.. Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ HU7815 750 700 600                                 ●   ○   HB720       220 200 180 140 120           180 160   170 ●   ●   ○   20° 0.10mm 12° 10,5° 21 8305 21 8320 Тип ALU UNI 21 8305 SPGT 060304 HU7815 13,94 – 10 21 8320 SPMT 060304 HB720 – – 10 21 21 8325 SPGT 09T30821 8340SPMT 09T308HU7815HB720 14,92– – 10–10 21 8345 SPGT 120408 HU7815 16,53 – 10 21 8360 SPMT 120408 HB720 – – 10 fz (21 8305, 21 8320) мм 0,12 0,09 ​ fz (21 8325, 21 8340) мм 0,14 0,11 ​ fz (21 8345, 21 8360) мм 0,15 0,12 ​ Рекомендации по использованию фрез для Т-образных пазов № 21 8300 i Фрезерование ae100 % Фрaeеaзe51е00р%0о%вaeание ae 50 % ae T-образных пазов T-образных пазов при ae = 100 % при ae = 50 % ap 0,8 x ap aapp 00,,185xxaap p ap 0,15 x ap ae 20 % ØD ØD ØD ØØDD ØD 618
