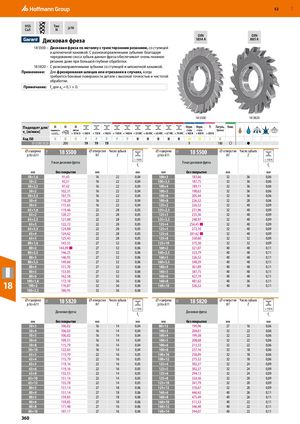

11U11U 11U11U RUE 52 HSSCo5    TипN   js16   DIN DIN  Дисковая фреза 1834 A 885 A 18 5500 – Дисковая фреза по металлу с трехсторонним резанием, со ступицей и шпоночной канавкой. С разнонаправленными зубьями: благодаря чередованию скоса зубьев данная фреза обеспечивает очень плавное резание даже при большой глубине обработки. 18 5820 – С разнонаправленными зубьями со ступицей и шпоночной канавкой. Применение: Для фрезерования шлицев или отрезания в случаях, когда требуются боковые поверхности детали с высокой точностью и чистотой обработки. Примечание: fz для ae = 0,1 × D. 18 5500 18 5820 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N ​ ​ ​ ​ ​ ​ 18  5500/​5820   200   19 19 19               9     180 ○   ●       ⌀×ширинаjs16×k11 18 5500 ⌀ отверстия Число зубьевH7Z ⌀×ширинаjs16×k11 18 5500 ⌀ отверстия Число зубьевH7Z < 750 N < 750 N Узкая дисковая фреза fz Узкая дисковая фреза fz мм без покрытия мм ​ мм мм без покрытия мм ​ мм 50×1,6 91,43 16 22 0,04 100×3 183,66 32 36 0,06 50×2 92,51 16 22 0,04 100×3,5 187,75 32 36 0,06 50×2,5 97,42 16 22 0,04 100×4 189,11 32 36 0,06 50×3 102,31 16 22 0,04 100×5 198,63 32 36 0,06 50×3,5 107,75 16 22 0,04 100×6 205,44 32 36 0,06 50×4 110,20 16 22 0,04 100×8 226,52 32 28 0,06 50×5 115,65 16 22 0,04 125×2 226,52 32 40 0,09 63×1,6 119,46 22 28 0,05 125×2,5 231,96 32 40 0,09 63×2 120,27 22 28 0,05 125×3 235,36 32 40 0,09 63×2,5 121,08 22 28 0,05 125×3,5 248,97 32 40 0,09 63×3 122,72 22 28 0,05 125×4 256,45 ■ 32 40 0,09 63×3,5 124,08 22 28 0,05 125×5 272,10 32 40 0,09 63×4 124,62 22 28 0,05 125×6 281,62 ■ 32 40 0,09 63×5 125,43 22 28 0,05 125×8 330,60 32 32 0,09 80×1,6 143,53 27 32 0,06 125×10 375,50 32 32 0,09 80×2 144,89 ■ 27 32 0,06 160×2 321,07 40 48 0,11 80×2,5 146,25 27 32 0,06 160×2,5 323,79 40 48 0,11 80×3 146,93 27 32 0,06 160×3 326,52 40 48 0,11 80×3,5 149,66 27 32 0,06 160×3,5 348,29 40 48 0,11 80×4 151,70 27 32 0,06 160×4 361,89 40 48 0,11 80×5 153,05 27 32 0,06 160×5 387,75 40 48 0,11 80×6 162,58 27 32 0,06 160×6 427,19 40 48 0,11 18 100×1,6100×2 172,10176,87 32 36 0,06 160×8 481,6232360,06160×10526,5240 36 0,1140360,11 100×2,5 180,95 32 36 0,06 ⌀×ширинаjs16×k11 18 5820 ⌀ отверстия Число зубьевH7Z ⌀×ширинаjs16×k11 18 5820 ⌀ отверстия Число зубьевH7Z < 750 N < 750 N Дисковая фреза fz Дисковая фреза fz мм без покрытия мм ​ мм мм без покрытия мм ​ мм 50×3 106,02 16 14 0,04 80×12 199,96 27 16 0,06 50×4 106,02 16 14 0,04 100×3 204,61 32 22 0,06 50×5 106,02 16 14 0,04 100×4 199,38 32 22 0,06 50×6 109,51 16 14 0,04 100×5 208,68 32 22 0,06 50×8 115,79 16 14 0,04 100×6 213,33 32 22 0,06 50×10 122,65 16 14 0,04 100×8 237,16 32 18 0,06 63×3 115,79 22 16 0,05 100×10 258,09 32 18 0,06 63×4 115,79 22 16 0,05 100×12 275,52 32 18 0,06 63×5 119,16 22 16 0,05 125×4 302,27 32 24 0,09 63×6 119,16 22 16 0,05 125×5 302,27 32 24 0,09 63×8 132,53 22 14 0,05 125×6 294,13 32 24 0,09 63×10 151,14 22 14 0,05 125×8 324,36 32 20 0,09 63×12 155,78 22 14 0,05 125×10 341,79 32 20 0,09 80×3 151,14 27 18 0,06 125×12 376,67 32 20 0,09 80×4 151,14 27 18 0,06 160×6 446,42 40 26 0,11 80×5 159,85 27 18 0,06 160×8 475,49 40 26 0,11 80×6 159,85 27 18 0,06 160×10 511,53 40 22 0,11 80×8 171,48 27 16 0,06 160×12 546,40 40 22 0,11 80×10 187,17 27 16 0,06 160×14 594,07 40 22 0,11 360
