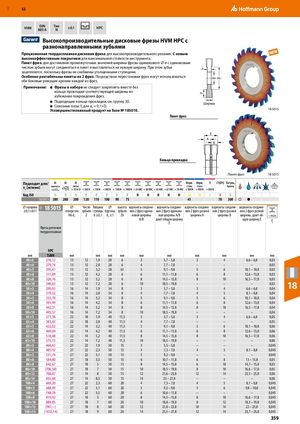

RUE 11V 52 VHM DIN 885 A  TипN   ±0,1   HPC     Высокопроизводительные дисковые фрезы HVM HPC с ­разнонаправленными зубьями Прецизионная твердосплавная дисковая фреза для высокопроизводительного резания. С новым высокоэффективным покрытием для максимальной стойкости инструмента. Пакет фрез: для достижения промежуточных значений ширины фрезы одинакового ⌀ и с одинаковым числом зубьев могут соединяться в пакет и выставляться на нужную ширину. При этом зубья b зацепляются, поскольку фрезы не снабжены утолщенными ступицами. Особенно рентабельны пакеты из 2 фрез. Посредством перестановки фрез могут использоваться Ød1 Ød2 обе боковые режущие кромки каждой из фрез. Примечание: ■ Ф резы в наборе не следует закреплять вместе без кольца-прокладки соответствующей ширины во Zh избежание повреждения фрез. ■ Подходящие кольца-прокладки, см. группу 30.■Сквозные пазы: fz для ae = 0,1×D. Усовершенствованный продукт на базе № 185010.Ширина 18 5015 Пакет фрез E A B Кольцо-прокладка Пакет фрез 18 5015 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K N ​ ​ ​ ​ ​ 18 5015 280 280 200 120 110 100 90 75           45     70 300 ○ ●       ⌀×ширина±0,1×k1118 5015 ⌀отверстияЧисло Толщина ⌀ высота варианты соедине- варианты соедине- варианты соедине- варианты соедине- варианты соедине-зубьевступицыбуртиказубьевния 2 фрез одина-ния 2 фрез одинако-ния 2 фрез разнойния 2 фрез разнойния 2 фрез разной H6 d1 Z b ±0,1 d2 ±1 Zh ковой ширины вой ширины A/B ширины A ширины B ширины, дают об- < 900 N A/B дают общую ­ширинуE щую ширину E fz Фреза дисковая твердосплавная HPC мм TiAlN мм ​ мм мм мм мм мм мм мм мм мм 40×3 276,12 13 12 1,9 28 6 3 5,7 – 5,8 3 4 6,6 – 6,8 0,03 40×4 279,74 13 12 2,8 28 6 4 7,7 – 7,8 – – – 0,03 40×5 295,41 13 12 3,2 28 61 5 9,1 – 9,8 5 6 10,1 – 10,8 0,03 40×6 311,09 13 12 4,2 28 6 6 11,1 – 11,8 6 8 12,6 – 13,8 0,03 40×8 326,76 13 12 5,2 28 6 8 14,5 – 15,8 8 10 16,5 – 17,8 0,03 40×10 340,03 13 12 7,2 28 6 10 18,5 – 19,8 –50×3299,0316141,934835,7 – 5,83 –4 –6,6 – 6,8 0,030,04 18 50×4 319,52 16 14 2,8 34 8 4 7,7 – 7,8 4 5 8,1 – 8,8 0,04 50×5 355,70 16 14 3,2 34 8 5 9,1 – 9,8 5 6 10,1 – 10,8 0,04 50×6 395,49 16 14 4,2 34 8 6 11,1 – 11,8 6 8 12,6 – 13,8 0,04 50×8 442,51 16 14 5,2 34 8 8 14,5 – 15,8 8 10 16,5 – 17,8 0,04 50×10 495,57 16 14 7,2 34 8 10 18,5 – 19,8 – – – 0,04 63×3 371,38 22 18 1,9 40 11,5 3 5,7 – 5,8 3 4 6,6 – 6,8 0,05 63×4 383,43 22 18 2,8 40 11,5 4 7,7 – 7,8 – – – 0,05 63×5 422,02 22 14 3,2 40 11,5 5 9,1 – 9,8 5 6 10,1 – 10,8 0,06 63×6 469,04 22 14 4,2 40 11,5 6 11,1 – 11,8 6 8 12,6 – 13,8 0,06 63×8 518,48 22 14 5,2 40 11,5 8 14,5 – 15,8 8 10 16,5 – 17,8 0,06 63×10 575,15 22 14 7,2 40 11,5 10 18,5 – 19,8 – – – 0,06 80×3 466,63 27 22 1,9 50 15 3 5,5 – 5,8 – – – 0,045 80×4 485,92 27 22 2,3 50 15 4 7,3 – 7,8 4 5 8,1 – 8,8 0,045 80×5 531,74 27 22 3,1 50 15 5 9,2 – 9,8 – – – 0,045 80×6 584,80 27 18 3,5 50 15 6 10,7 – 11,8 6 8 13 – 13,8 0,05 80×8 642,67 27 18 5 50 15 8 14,5 – 15,8 6 10 14,7 – 15,8 0,05 80×10 (706,58) 27 18 7 50 15 10 18,5 – 19,8 8 10 16,6 – 17,8 0,05 80×12 768,07 27 14 8 50 15 12 21,6 – 23,8 12 14 23,5 – 25,8 0,06 80×14 835,60 27 14 8,5 50 15 14 25 – 27,8 – – – 0,06 100×4 669,20 27 22 2,3 60 20 4 7,3 – 7,8 4 5 8,1 – 8,8 0,045 100×5 688,49 27 22 3,1 60 20 5 9,2 – 9,8 5 6 9,8 – 10,8 0,045 100×6 748,78 27 22 3,5 60 20 6 10,6 – 11,8 – – – 0,045 100×8 819,92 27 18 5 60 20 8 14,5 – 15,8 8 10 16,6 – 17,8 0,045 100×10 889,85 27 18 7 60 20 10 18,8 – 19,8 8 12 18,3 – 19,8 0,045 100×12 (961,–) 27 18 8 60 20 12 21,8 – 23,8 10 14 22 – 23,8 0,045 100×14 (1032,14) 27 18 9 60 20 14 25,5 – 27,8 12 14 23,7 – 25,8 0,045 359
