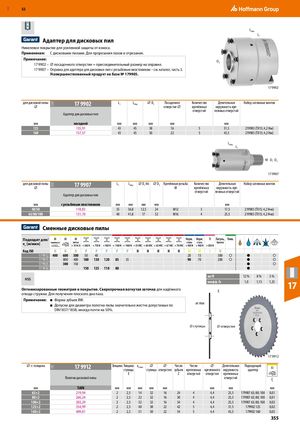

RUE 21O21O17C 52   Lобщ L1  Адаптер для дисковых пил Никелевое покрытие для усиленной защиты от износа. Применение: С дисковыми пилами. Для прорезания пазов и отрезания. Примечание:17 9902 – ⌀ посадочного отверстия = присоединительный размер на оправке. D3 17 9907 – Оправка для адаптера для дисковых пил с резьбовым хвостовиком – см. каталог, часть 3. Усовершенствованный продукт на базе № 179905. 17 9902 для дисковой пилы⌀ 17 9902 L1 Lобщ ⌀ D3 Посадочное Количество Делительная Набор затяжных винтовотверстие ⌀крепёжныхокружность кре- отверстий пежных отверстий Адаптер для дисковых пил мм насадной мм мм мм мм ​ мм ​ 125 135,91 43 45 38 16 5 31,5 219985 (TX15; 4,2 Нм) 160 157,57 43 45 50 22 5 43,5 219985 (TX15; 4,2 Нм) Lобщ L1 М D1 D2 17 9907 для дисковой пилы⌀ 17 9907 L1 Lобщ ⌀ D1 h6 ⌀ D2 Крепёжная резьба Количество Делительная Набор затяжных винтовMкрепёжныхокружность кре- отверстий пежных отверстий Адаптер для дисковых пил мм с резьбовым хвостовиком мм мм мм мм ​ ​ мм ​ 40/50 118,83 35 36,8 12,5 24 M12 3 17,5 219985 (TX15; 4,2 Н•м) 63/80/100 131,70 40 41,8 17 32 M16 4 25,5 219985 (TX15; 4,2 Н•м) ​  Сменные дисковые пилы Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N ​ ​ ​ ​ ​ ​ 17 9912 400 600 300 50 40                 20 15   300 ○   ●     ○ 17 9915   800 400 180 130 120 85 35           90 70   200 ○   ●     ○ 17 9925   300 150                                 ●     ○ 17 9930       150 125 110 80                         ●       ae/D 12 % 8% 5% HSS  Оптимизированные геометрия и покрытие. Сверхпрочная вогнутая заточка для надёжного коэфф. fz 1,0 1,15 1,25 17E отвода стружки. Для получения плоского дна паза. Примечание: ■ Форма зубьев BW. ■ Допуски для диаметра полотна пилы значительно жестче допустимых по ae max DIN1837/1838, иногда почти на 50%. ⌀ ступицы ⌀ отверстия 17 9912 ⌀ × толщина 17 9912 Толщина Толщина ae макс ⌀ ⌀ Число Число ⌀ Делительная Подходящийступицыступицыотверстиязубьевкрепежныхкрепежногоокружность­адаптерAl E Z отверстий ­отверстия крепежных Полотно дисковой пилы отверстий fz мм TiAlN мм мм мм мм мм ​ ​ мм мм ​ мм 63×2 219,94 2 2,5 14 32 16 24 4 4,4 25,5 179907 63; 80; 100 0,01 80×2 266,24 2 2,5 22 32 16 30 4 4,4 25,5 179907 63; 80; 100 0,01 100×2 303,29 2 2,5 32 32 16 34 4 4,4 25,5 179907 63; 80; 100 0,02 125×2 354,99 2 2,5 40 38 22 42 5 4,4 31,5 179902 125 0,02 160×2 409,01 2 2,5 51 50 22 54 5 4,4 43,5 179902 160 0,02 355
