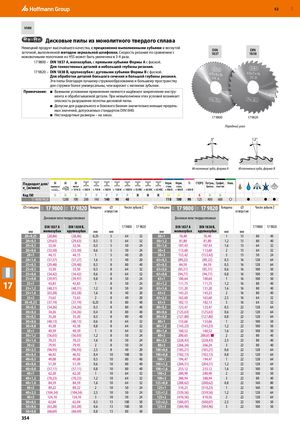

17C 17C 17C 17C RUE 52 VHM    Дисковые пилы из монолитного твердого сплава Немецкий продукт высочайшего качества, с прецизионно выполненными зубьями и вогнутойзаточкой, выполненной методом зеркальной шлифовки. Скорость резания по сравнению сDIN1837DIN1838 ножовочными полотнами из HSS может быть увеличена в 3-4 раза. 17 9800 – DIN 1837 A, мелкозубая, с прямыми зубьями Формы A с фаской. Для тонкостенных деталей и небольшой глубины резания. 17 9820 – DIN 1838 B, крупнозубая с дуговыми зубьями Формы B с фаской. Для обработки деталей большого сечения и большой глубины резания. Эти пилы благодаря лучшему стружкообразованию и большему пространству для стружки более универсальны, чем вариант с мелкими зубьями. Примечание: ■ Важными условиями применения являются надёжное закрепление инстру- мента и обрабатываемой детали. При невыполнении этих условий возникает опасность разрушения полотна дисковой пилы. ■ Допуски для радиального и бокового биения значительно меньше предель- ных значений, допускаемых стандартом DIN1840. ■ Нестандартные размеры – на заказ. 17 9800​ 17 9820 Передний угол 3° 12° Исполнение зуба, форма А Исполнение зуба, форма В Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H M M S K N N ​ ​ ​ ​ ​ ​ 17  9800/​9820   1200 700 200 140 140 90 40       110 100 90 125 400 600 ○   ●   ● ● ⌀×толщина 17 9800 17 9820 Толщина ⌀отверстияЧисло зубьев Z ⌀×толщина 17 9800 17 9820 Толщина ⌀отверстияЧисло зубьев Z Дисковая пила твердосплавная Дисковая пила твердосплавная DIN 1837 A DIN 1838 B, ​ ​ 17 9800 17 9820 DIN 1837 A DIN 1838 B, ​ ​ 17 9800 17 9820 мм мелкозубая крупнозубая мм мм ​ ​ мм мелкозубая крупнозубая мм мм ​ ​ 20×0,25 (28,86) (28,86) 0,25 5 64 32 50×1 76,40 76,40 1 13 80 40 20×0,3 (29,63) (29,63) 0,3 5 64 32 50×1,2 81,80 81,80 1,2 13 80 40 20×0,5 32,56 32,56 0,5 5 50 24 50×1,6 107,43 107,43 1,6 13 64 32 20×0,6 (33,50) (33,50) 0,6 5 50 24 50×2 113,60 113,60 2 13 64 32 20×1 44,15 44,15 1 5 40 20 50×3 153,42 (153,42) 3 13 50 24 20×1,6 (57,27) (57,27) 1,6 5 40 20 63×0,3 (89,22) (89,22) 0,3 16 128 64 25×0,3 (29,48) (29,48) 0,3 8 80 40 63×0,5 84,59 84,59 0,5 16 128 64 25×0,5 33,50 33,50 0,5 8 64 32 63×0,6 (85,51) (85,51) 0,6 16 100 50 25×0,6 (34,42) (34,42) 0,6 8 64 32 63×0,8 (94,77) (94,77) 0,8 16 100 50 25×0,8 (39,97) (39,97) 0,8 8 50 24 63×1 100,64 100,64 1 16 100 50 17 25×1 43,8325×1,2(48,31) 43,83 1 8 50 24(48,31)1,28502463×1,2 111,7563×1,6131,20111,75 1,2 16 80 40131,201,6168040 25×1,6 (63,28) (63,28) 1,6 8 40 20 63×2 143,23 143,23 2 16 80 40 25×2 73,63 73,63 2 8 40 20 63×2,5 163,60 163,60 2,5 16 64 32 30×0,25 (37,19) (37,19) 0,25 8 80 40 63×3 182,13 182,13 3 16 64 32 30×0,3 (34,26) (34,26) 0,3 8 80 40 80×0,5 123,47 123,47 0,5 22 128 64 30×0,4 34,26 (34,26) 0,4 8 80 40 80×0,6 (125,63) (125,63) 0,6 22 128 64 30×0,5 35,20 35,20 0,5 8 80 40 80×0,8 (127,80) (127,80) 0,8 22 128 64 30×0,6 (40,13) (40,13) 0,6 8 64 32 80×1 133,66 133,66 1 22 100 50 30×0,8 45,38 45,38 0,8 8 64 32 80×1,2 (143,23) (143,23) 1,2 22 100 50 30×1 49,39 49,39 1 8 64 32 80×1,6 160,52 160,52 1,6 22 100 50 30×1,2 (56,03) (56,03) 1,2 8 50 24 80×2 200,65 200,65 ■ 2 22 80 40 30×1,6 70,23 70,23 1,6 8 50 24 80×2,5 (228,43) (228,43) 2,5 22 80 40 30×2 79,95 79,95 2 8 50 24 80×3 (266,24) 266,24 3 22 80 40 30×2,5 (96,93) (96,93) 2,5 8 40 20 100×0,6 (185,21) (185,21) 0,6 22 128 64 40×0,4 46,92 46,92 0,4 10 100 50 100×0,8 (182,13) (182,13) 0,8 22 128 64 40×0,5 49,08 49,08 0,5 10 80 40 100×1 194,47 194,47 1 22 128 64 40×0,6 51,39 51,39 0,6 10 80 40 100×1,2 (204,51) (204,51) 1,2 22 128 64 40×0,8 (57,11) (57,11) 0,8 10 80 40 100×1,6 253,12 253,12 1,6 22 100 50 40×1 62,20 62,20 1 10 64 32 100×2 280,90 280,90 2 22 100 50 40×1,2 (70,23) (70,23) 1,2 10 64 32 100×3 388,94 388,94 3 22 80 40 40×1,6 84,59 84,59 1,6 10 64 32 125×0,8 (288,62) (288,62) 0,8 22 160 80 40×2 89,22 89,22 2 10 50 24 125×1 310,23 (310,23) 1 22 160 80 40×2,5 (104,34) (104,34) 2,5 10 50 24 125×1,2 (339,56) (339,56) 1,2 22 128 64 40×3 124,10 124,10 3 10 50 24 125×2 (410,56) 410,56 2 22 128 64 50×0,5 62,04 62,04 0,5 13 100 50 125×2,5 (500,07) (500,07) 2,5 22 100 50 50×0,6 (63,28) (63,28) 0,6 13 100 50 125×3 (584,96) (584,96) 3 22 100 50 50×0,8 (68,69) (68,69) 0,8 13 80 40 ​ ​ ​ ​ ​ ​ ​ 354
