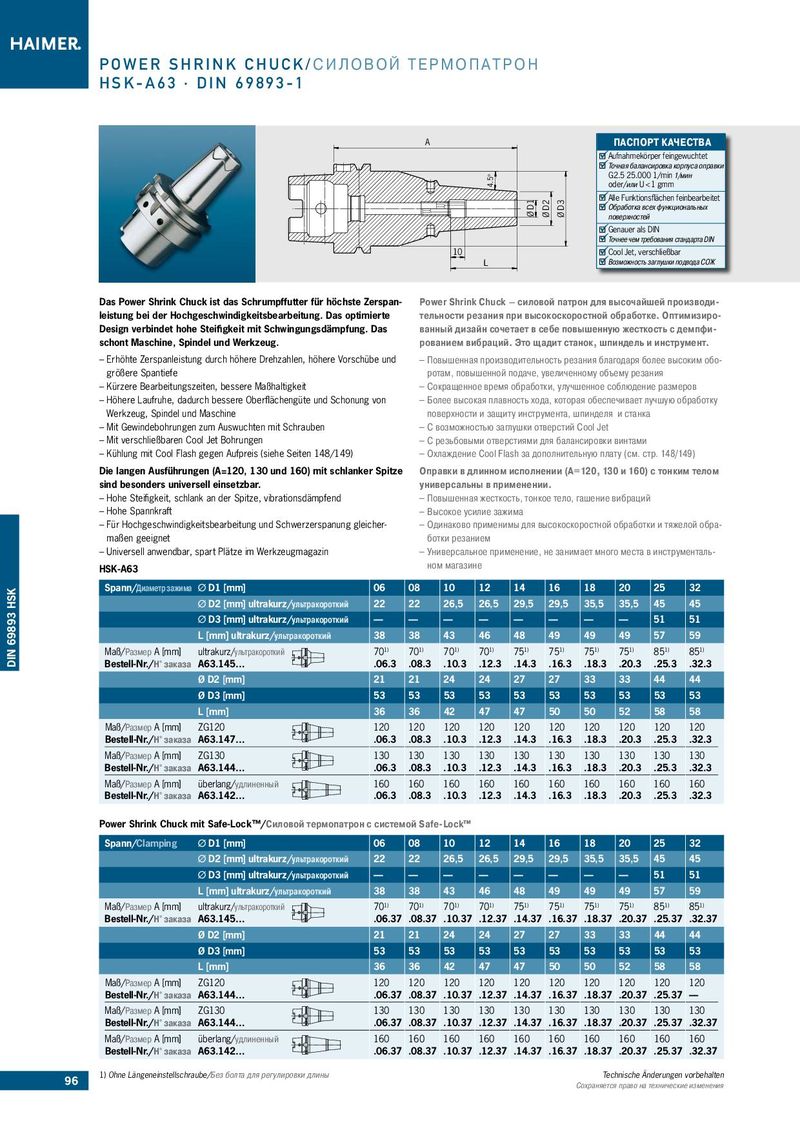

Каталог Haimer инструментальные оправки - страница 96

POWER SHRINK CHUCK/СИЛОВОЙ ТЕРМОПАТРОН HSK-A63 · DIN 69893-1 A ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки 4.5° G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Ø D1 Ø D2 Ø D3 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN 10 Cool Jet, verschließbar L Возможность заглушки подвода СОЖ Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan- Power Shrink Chuck – силовой патрон для высочайшей производи- leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte тельности резания при высокоскоростной обработке. Оптимизиро- Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das ванный дизайн сочетает в себе повышенную жесткость с демпфи- schont Maschine, Spindel und Werkzeug. рованием вибраций. Это щадит станок, шпиндель и инструмент. ––Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und ––Повышенная производительность резания благодаря более высоким обо- größere Spantiefe ротам, повышенной подаче, увеличенному объему резания ––Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit ––Сокращенное время обработки, улучшенное соблюдение размеров ––Höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von ––Более высокая плавность хода, которая обеспечивает лучшую обработку Werkzeug, Spindel und Maschine поверхности и защиту инструмента, шпинделя и станка ––Mit Gewindebohrungen zum Auswuchten mit Schrauben ––С возможностью заглушки отверстий Cool Jet ––Mit verschließbaren Cool Jet Bohrungen ––С резьбовыми отверстиями для балансировки винтами ––Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) ––Охлаждение Cool Flash за дополнительную плату (cм. cтр. 148/149) Die langen Ausführungen (A=120, 130 und 160) mit schlanker Spitze Оправки в длинном исполнении (A=120, 130 и 160) с тонким телом sind besonders universell einsetzbar. универсальны в применении. ––Hohe Steifigkeit, schlank an der Spitze, vibrationsdämpfend ––Повышенная жесткость, тонкое тело, гашение вибраций ––Hohe Spannkraft ––Высокое усилие зажима ––Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher­ ––Одинаково применимы для высокоскоростной обработки и тяжелой обра- maßen geeignet ботки резанием ––Universell anwendbar, spart Plätze im Werkzeugmagazin ––Универсальное применение, не занимает много места в инструменталь- HSK-A63 ном магазине DIN 69893 HSK Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] ultrakurz/ультракороткий 22 22 26,5 26,5 29,5 29,5 35,5 35,5 45 45 Ø D3 [mm] ultrakurz/ультракороткий — — — — — — — — 51 51 L [mm] ultrakurz/ультракороткий 38 38 43 46 48 49 49 49 57 59 Maß/Размер A [mm] ultrakurz/ультракороткий 701) 701) 701) 701) 751) 751) 751) 751) 851) 851) Bestell-Nr./Н° заказа A63.145… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 .32.3 Ø D2 [mm] 21 21 24 24 27 27 33 33 44 44 Ø D3 [mm] 53 53 53 53 53 53 53 53 53 53 L [mm] 36 36 42 47 47 50 50 52 58 58 Maß/Размер A [mm] ZG120 120 120 120 120 120 120 120 120 120 120 Bestell-Nr./Н° заказа A63.147… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 .32.3 Maß/Размер A [mm] ZG130 130 130 130 130 130 130 130 130 130 130 Bestell-Nr./Н° заказа A63.144… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 .32.3 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 160 160 160 160 Bestell-Nr./Н° заказа A63.142… .06.3 .08.3 .10.3 .12.3 .14.3 .16.3 .18.3 .20.3 .25.3 .32.3 Power Shrink Chuck mit Safe-Lock™/Силовой термопатрон с системой Safe -Lock™ Spann/Clamping Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] ultrakurz/ультракороткий 22 22 26,5 26,5 29,5 29,5 35,5 35,5 45 45 Ø D3 [mm] ultrakurz/ультракороткий — — — — — — — — 51 51 L [mm] ultrakurz/ультракороткий 38 38 43 46 48 49 49 49 57 59 Maß/Размер A [mm] ultrakurz/ультракороткий 701) 701) 701) 701) 751) 751) 751) 751) 851) 851) Bestell-Nr./Н° заказа A63.145… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 .32.37 Ø D2 [mm] 21 21 24 24 27 27 33 33 44 44 Ø D3 [mm] 53 53 53 53 53 53 53 53 53 53 L [mm] 36 36 42 47 47 50 50 52 58 58 Maß/Размер A [mm] ZG120 120 120 120 120 120 120 120 120 120 120 Bestell-Nr./Н° заказа A63.144… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 –– Maß/Размер A [mm] ZG130 130 130 130 130 130 130 130 130 130 130 Bestell-Nr./Н° заказа A63.144… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 .32.37 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 160 160 160 160 Bestell-Nr./Н° заказа A63.142… .06.37 .08.37 .10.37 .12.37 .14.37 .16.37 .18.37 .20.37 .25.37 .32.37 96 1) Ohne Längeneinstellschraube/Без болта для регулировки длины Technische Änderungen vorbehalten Сохраняется право на технические изменения
