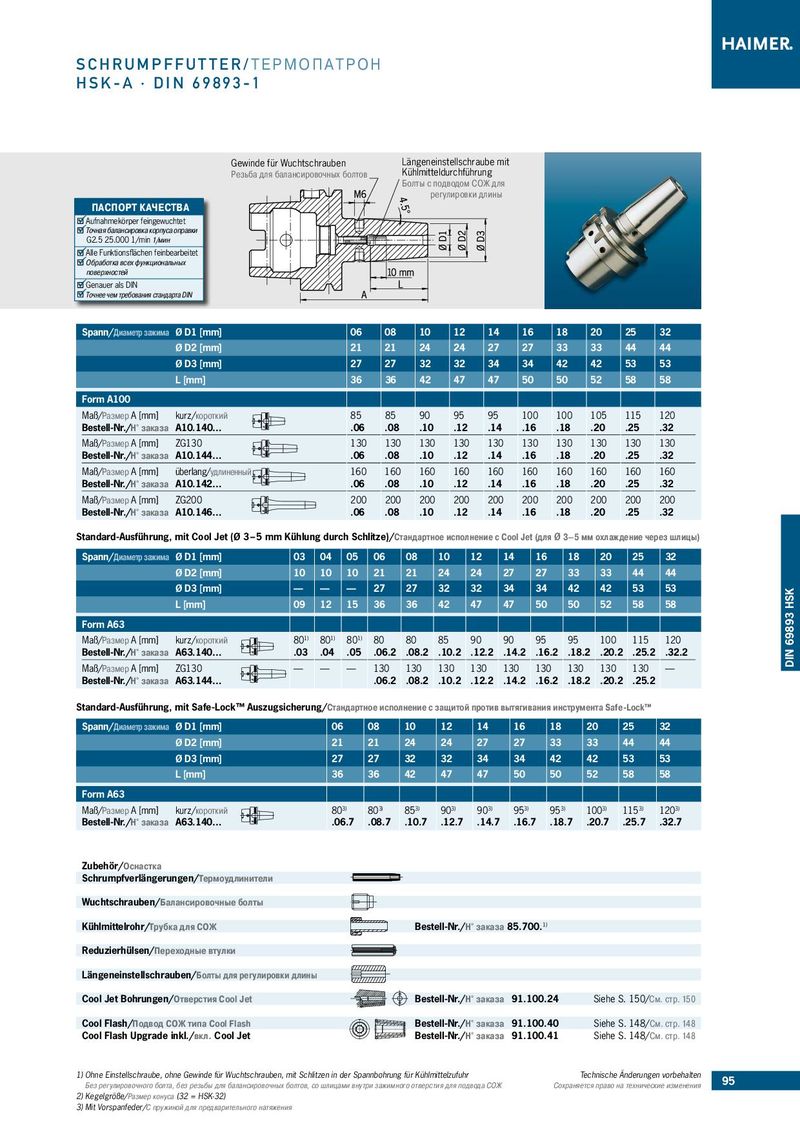

SCHRUMPFFUTTER/ТЕРМОПАТРОН HSK-A · DIN 69893-1 Gewinde für Wuchtschrauben Längeneinstellschraube mit Резьба для балансировочных болтов Kühlmitteldurchführung Болты с подводом СОЖ для     регулировки длины ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] 21 21 24 24 27 27 33 33 44 44 Ø D3 [mm] 27 27 32 32 34 34 42 42 53 53 L [mm] 36 36 42 47 47 50 50 52 58 58 Form A100 Maß/Размер A [mm] kurz/короткий 85 85 90 95 95 100 100 105 115 120 Bestell-Nr./Н° заказа A10.140… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Maß/Размер A [mm] ZG130 130 130 130 130 130 130 130 130 130 130 Bestell-Nr./Н° заказа A10.144… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 160 160 160 160 Bestell-Nr./Н° заказа A10.142… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Maß/Размер A [mm] ZG200 200 200 200 200 200 200 200 200 200 200 Bestell-Nr./Н° заказа A10.146… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Standard-Ausführung, mit Cool Jet (Ø 3 – 5 mm Kühlung durch Schlitze)/Стандартное исполнение с Cool Jet (для Ø 3–5 мм охлаждение через шлицы) Spann/Диаметр зажима Ø D1 [mm] 03 04 05 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] 10 10 10 21 21 24 24 27 27 33 33 44 44 Ø D3 [mm] — — — 27 27 32 32 34 34 42 42 53 53 DIN 69893 HSK L [mm] 09 12 15 36 36 42 47 47 50 50 52 58 58 Form A63 Maß/Размер A [mm] kurz/короткий 801) 801) 801) 80 80 85 90 90 95 95 100 115 120 Bestell-Nr./Н° заказа A63.140… .03 .04 .05 .06.2 .08.2 .10.2 .12.2 .14.2 .16.2 .18.2 .20.2 .25.2 .32.2 Maß/Размер A [mm] ZG130 — — — 130 130 130 130 130 130 130 130 130 — Bestell-Nr./Н° заказа A63.144… .06.2 .08.2 .10.2 .12.2 .14.2 .16.2 .18.2 .20.2 .25.2 Standard-Ausführung, mit Safe-Lock™ Auszugsicherung/Cтандартное исполнение с защитой против вытягивания инструмента Safe-Lock™ Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] 21 21 24 24 27 27 33 33 44 44 Ø D3 [mm] 27 27 32 32 34 34 42 42 53 53 L [mm] 36 36 42 47 47 50 50 52 58 58 Form A63 Maß/Размер A [mm] kurz/короткий 803) 803) 853) 903) 903) 953) 953) 1003) 1153) 1203) Bestell-Nr./Н° заказа A63.140… .06.7 .08.7 .10.7 .12.7 .14.7 .16.7 .18.7 .20.7 .25.7 .32.7 Zubehör/Оснастка Schrumpfverlängerungen/Термоудлинители Wuchtschrauben/Балансировoчные болты Kühlmittelrohr/Трубка для СОЖ Bestell-Nr./Н° заказа 85.700.1) Reduzierhülsen/Переходные втулки Längeneinstellschrauben/Болты для регулировки длины Cool Jet Bohrungen/Отверстия Cool Jet Bestell-Nr./Н° заказа 91.100.24 Siehe S. 150/См. cтр. 150 Cool Flash/Подвод СОЖ типа Cool Flash Bestell-Nr./Н° заказа 91.100.40 Siehe S. 148/См. cтр. 148 Cool Flash Upgrade inkl./вкл. Cool Jet Bestell-Nr./Н° заказа 91.100.41 Siehe S. 148/См. cтр. 148 1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr Technische Änderungen vorbehalten 95 Без регулировочного болта, без резьбы для балансировочных болтов, со шлицами внутри зажимного отверстия для подвода СОЖ Сохраняется право на технические изменения 2) Kegelgröße/Размер конуса (32 = HSK-32) 3) Mit Vorspanfeder/С пружиной для предварительного натяжения
