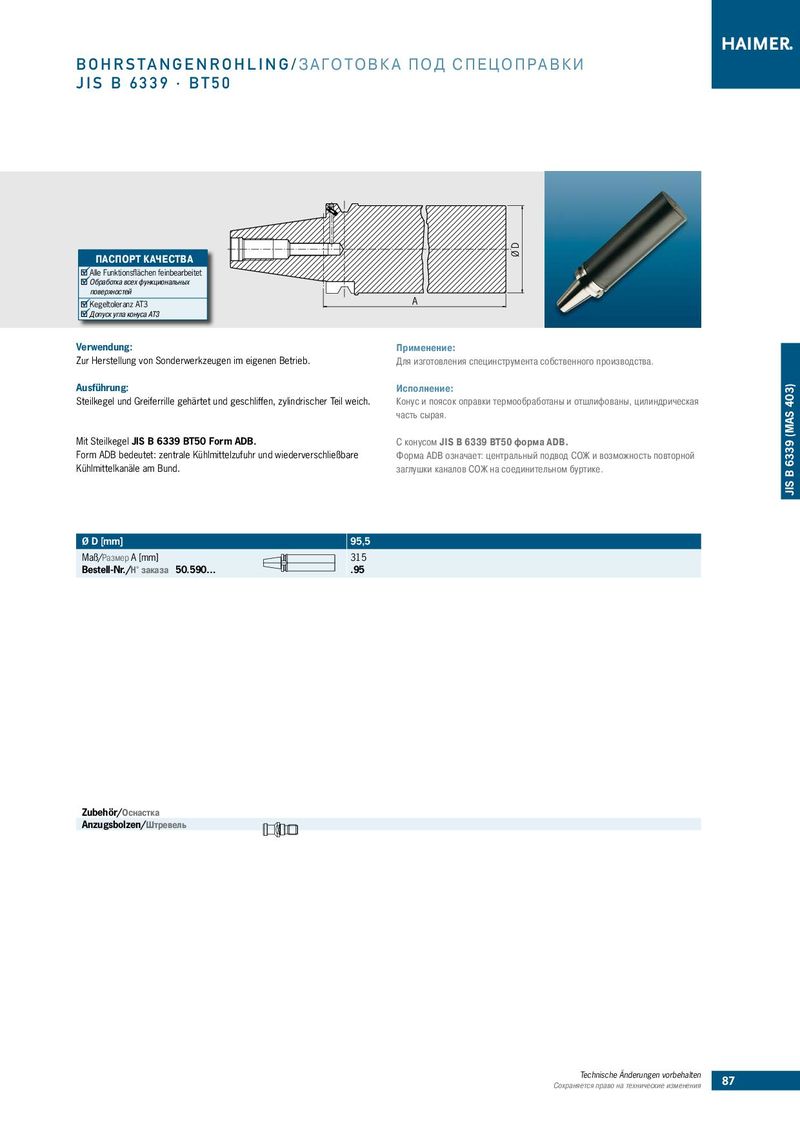

Каталог Haimer инструментальные оправки - страница 87

B O H R S TA N G E N R O H L I N G / З А ГО ТО В К А ПОД СПЕЦОПРАВКИ JIS B 6339 · BT50 ПАСПОРТ КАЧЕСТВА ØD Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 A Допуск угла конуса АТ3 Verwendung: Применение: Zur Herstellung von Sonderwerkzeugen im eigenen Betrieb. Для изготовления специнструмента собственного производства. Ausführung: Исполнение: JIS B 6339 (MAS 403) Steilkegel und Greiferrille gehärtet und geschliffen, zylindrischer Teil weich. Конус и поясок оправки термообработаны и отшлифованы, цилиндрическая часть сырая. Mit Steilkegel JIS B 6339 BT50 Form ADB. С конусом JIS B 6339 BT50 форма ADB. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов СОЖ на соединительном буртике. Ø D [mm] 95,5 Maß/Размер A [mm] 315 Bestell-Nr./Н° заказа 50.590… .95 Zubehör/Оснастка Anzugsbolzen/Штревель Technische Änderungen vorbehalten 87 Сохраняется право на технические изменения
