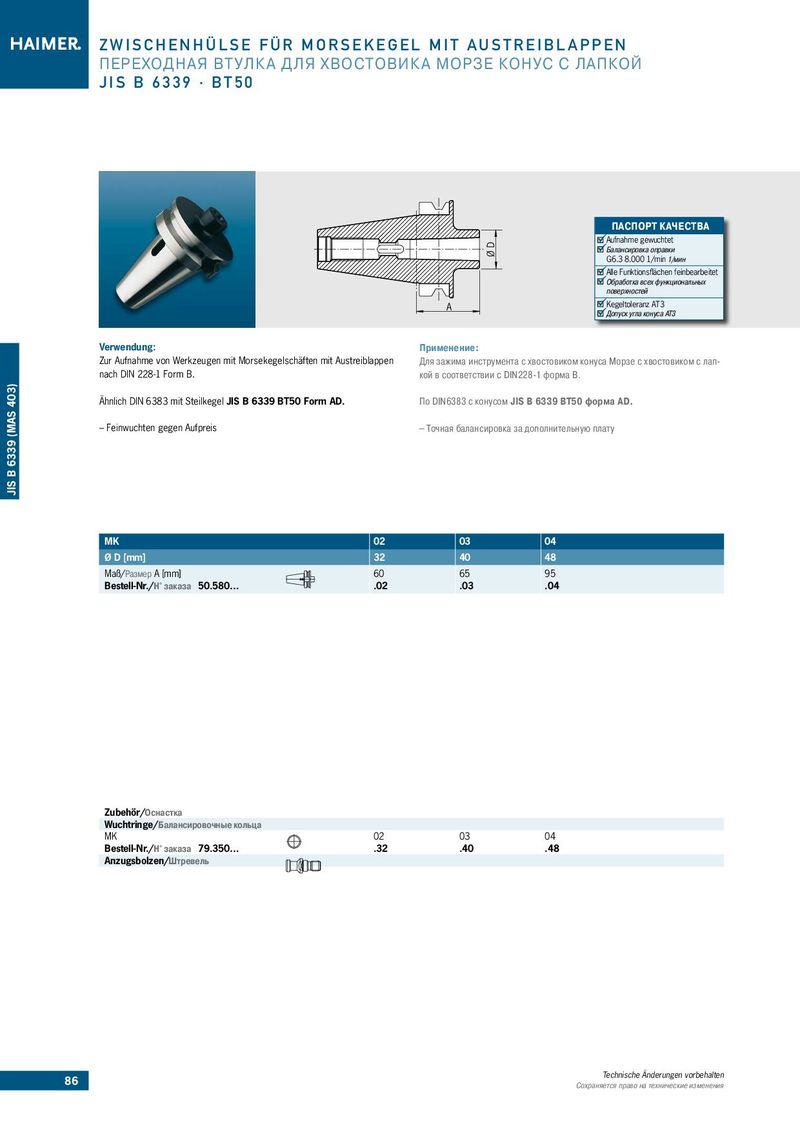

ZWISCHENHÜLSE FÜR MORSEKEGEL MIT AUSTREIBLAPPEN ПЕРЕХОДНАЯ ВТУЛКА ДЛЯ ХВОСТОВИКА МОРЗЕ КОНУС С ЛАПКОЙ JIS B 6339 · BT50 ПАСПОРТ КАЧЕСТВА ØD Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей A Kegeltoleranz AT3 Допуск угла конуса АТ3 Verwendung: Применение: Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Austreiblappen Для зажима инструмента с хвостовиком конуса Морзе с хвостовиком с лап- nach DIN 228-1 Form B. кой в соответствии с DIN228-1 форма В. JIS B 6339 (MAS 403) Ähnlich DIN 6383 mit Steilkegel JIS B 6339 BT50 Form AD. По DIN6383 с конусом JIS B 6339 BT50 форма AD. ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату MK 02 03 04 Ø D [mm] 32 40 48 Maß/Размер A [mm] 60 65 95 Bestell-Nr./Н° заказа 50.580… .02 .03 .04 Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 02 03 04 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 Anzugsbolzen/Штревель 86 Technische Änderungen vorbehalten Сохраняется право на технические изменения
