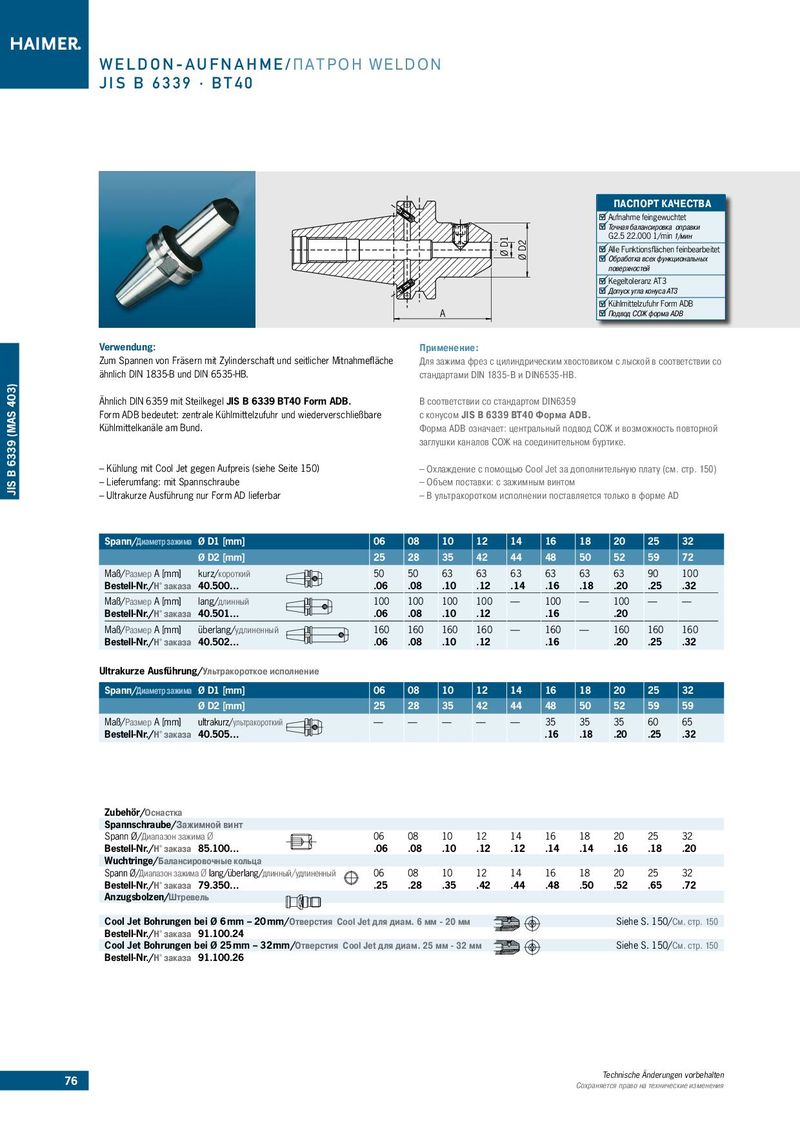

WELDON-AUFNAHME/ПАТРОН WELDON JIS B 6339 · BT40 ПАСПОРТ КАЧЕСТВА Aufnahme feingewuchtet Точная балансировка оправки Ø D1 Ø D2 G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB A Подвод СОЖ форма ADB Verwendung: Применение: Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche Для зажима фрез с цилиндрическим хвостовиком с лыской в соответствии со ähnlich DIN 1835-B und DIN 6535-HB. стандартами DIN 1835-B и DIN6535-HB. JIS B 6339 (MAS 403) Ähnlich DIN 6359 mit Steilkegel JIS B 6339 BT40 Form ADB. В соответствии со стандартом DIN6359 Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare с конусом JIS B 6339 BT40 Форма ADB. Kühlmittelkanäle am Bund. Форма ADB означает: центральный подвод СОЖ и возможность повторной заглушки каналов СОЖ на соединительном буртике. ––Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) ––Охлаждение с помощью Cool Jet за дополнительную плату (cм. cтр. 150) ––Lieferumfang: mit Spannschraube ––Объем поставки: с зажимным винтом ––Ultrakurze Ausführung nur Form AD lieferbar ––В ультракоротком исполнении поставляется только в форме AD Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] 25 28 35 42 44 48 50 52 59 72 Maß/Размер A [mm] kurz/короткий 50 50 63 63 63 63 63 63 90 100 Bestell-Nr./Н° заказа 40.500… .06 .08 .10 .12 .14 .16 .18 .20 .25 .32 Maß/Размер A [mm] lang/длинный 100 100 100 100 — 100 — 100 — — Bestell-Nr./Н° заказа 40.501… .06 .08 .10 .12 .16 .20 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 — 160 — 160 160 160 Bestell-Nr./Н° заказа 40.502… .06 .08 .10 .12 .16 .20 .25 .32 Ultrakurze Ausführung/Ультракороткое исполнение Spann/Диаметр зажима Ø D1 [mm] 06 08 10 12 14 16 18 20 25 32 Ø D2 [mm] 25 28 35 42 44 48 50 52 59 59 Maß/Размер A [mm] ultrakurz/ультракороткий — — — — — 35 35 35 60 65 Bestell-Nr./Н° заказа 40.505… .16 .18 .20 .25 .32 Zubehör/Оснастка Spannschraube/Зажимной винт Spann Ø/Диапазон зажима Ø 06 08 10 12 14 16 18 20 25 32 Bestell-Nr./Н° заказа 85.100… .06 .08 .10 .12 .12 .14 .14 .16 .18 .20 Wuchtringe/Балансировочные кольца Spann Ø/Диапазон зажима Ø lang/überlang/длинный/удлиненный 06 08 10 12 14 16 18 20 25 32 Bestell-Nr./Н° заказа 79.350… .25 .28 .35 .42 .44 .48 .50 .52 .65 .72 Anzugsbolzen/Штревель Cool Jet Bohrungen bei Ø 6 mm – 20 mm/Отверстия Cool Jet для диам. 6 мм - 20 мм  Siehe S. 150/См. cтр. 150 Bestell-Nr./Н° заказа 91.100.24 Cool Jet Bohrungen bei Ø 25 mm – 32 mm/Отверстия Cool Jet для диам. 25 мм - 32 мм  Siehe S. 150/См. cтр. 150 Bestell-Nr./Н° заказа 91.100.26 76 Technische Änderungen vorbehalten Сохраняется право на технические изменения
