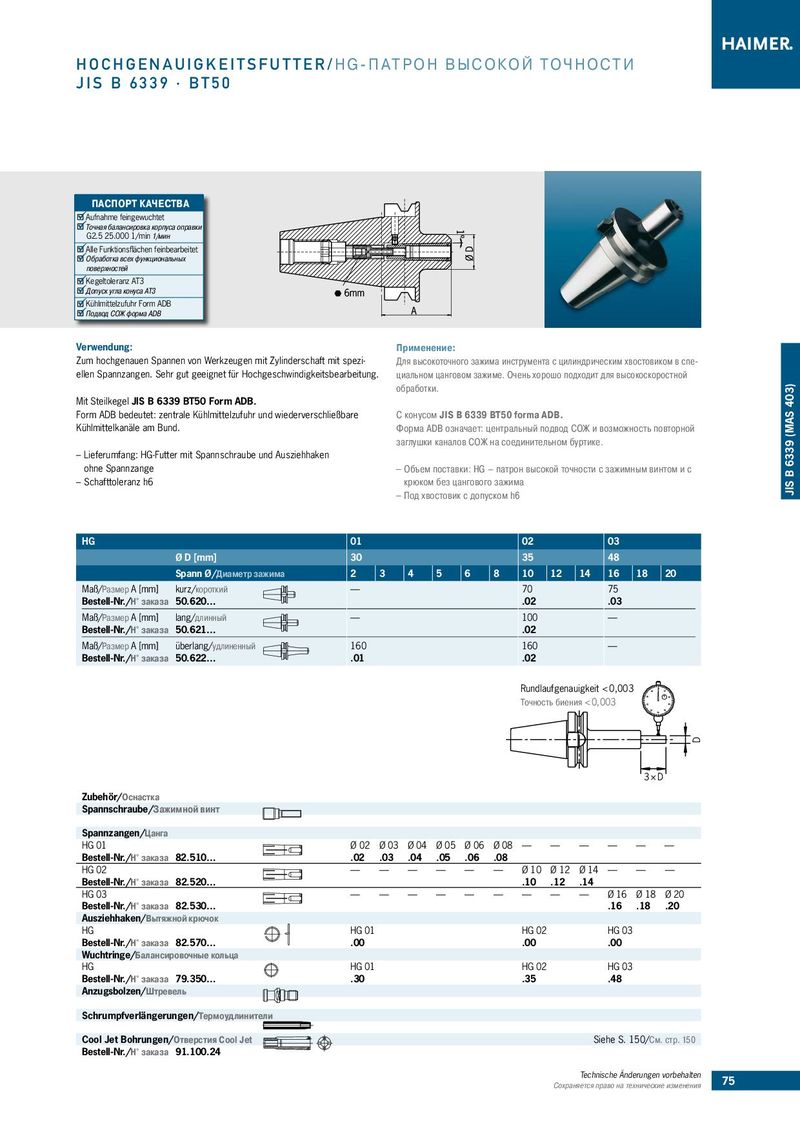

Каталог Haimer инструментальные оправки - страница 75

HOCHGENAUIGKEITSFUTTER/HG-ПАТРОН ВЫСОКОЙ ТОЧНОСТИ JIS B 6339 · BT50 ПАСПОРТ КАЧЕСТВА Aufnahme feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB Verwendung: Применение: Zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft mit spezi- Для высокоточного зажима инструмента с цилиндрическим хвостовиком в спе- ellen Spannzangen. Sehr gut geeignet für Hochgeschwindigkeitsbearbeitung. циальном цанговом зажиме. Очень хорошо подходит для высокоскоростной обработки. JIS B 6339 (MAS 403) Mit Steilkegel JIS B 6339 BT50 Form ADB. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare С конусом JIS B 6339 BT50 forma ADB. Kühlmittelkanäle am Bund. Форма ADB означает: центральный подвод СОЖ и возможность повторной заглушки каналов СОЖ на соединительном буртике. ––Lieferumfang: HG-Futter mit Spannschraube und Ausziehhaken ohne Spannzange ––Объем поставки: HG – патрон высокой точности с зажимным винтом и с ––Schafttoleranz h6 крюком без цангового зажима ––Под хвостовик с допуском h6 HG 01 02 03 Ø D [mm] 30 35 48 Spann Ø/Диаметр зажима 2 3 4 5 6 8 10 12 14 16 18 20 Maß/Размер A [mm] kurz/короткий — 70 75 Bestell-Nr./Н° заказа 50.620… .02 .03 Maß/Размер A [mm] lang/длинный — 100 — Bestell-Nr./Н° заказа 50.621… .02 Maß/Размер A [mm] überlang/удлиненный 160 160 — Bestell-Nr./Н° заказа 50.622… .01 .02 Rundlaufgenauigkeit < 0,003 Точность биения < 0,003 D 3 × D Zubehör/Оснастка Spannschraube/Зажимной винт Spannzangen/Цанга HG 01 Ø 02 Ø 03 Ø 04 Ø 05 Ø 06 Ø 08 — — — — — — Bestell-Nr./Н° заказа 82.510… .02 .03 .04 .05 .06 .08 HG 02 — — — — — — Ø 10 Ø 12 Ø 14 — — — Bestell-Nr./Н° заказа 82.520… .10 .12 .14 HG 03 — — — — — — — — — Ø 16 Ø 18 Ø 20 Bestell-Nr./Н° заказа 82.530… .16 .18 .20 Ausziehhaken/Вытяжной крючок HG HG 01 HG 02 HG 03 Bestell-Nr./Н° заказа 82.570… .00 .00 .00 Wuchtringe/Балансировочные кольца HG HG 01 HG 02 HG 03 Bestell-Nr./Н° заказа 79.350… .30 .35 .48 Anzugsbolzen/Штревель Schrumpfverlängerungen/Термоудлинители Cool Jet Bohrungen/Отверстия Cool Jet Siehe S. 150/См. cтр. 150 Bestell-Nr./Н° заказа 91.100.24 Technische Änderungen vorbehalten 75 Сохраняется право на технические изменения
