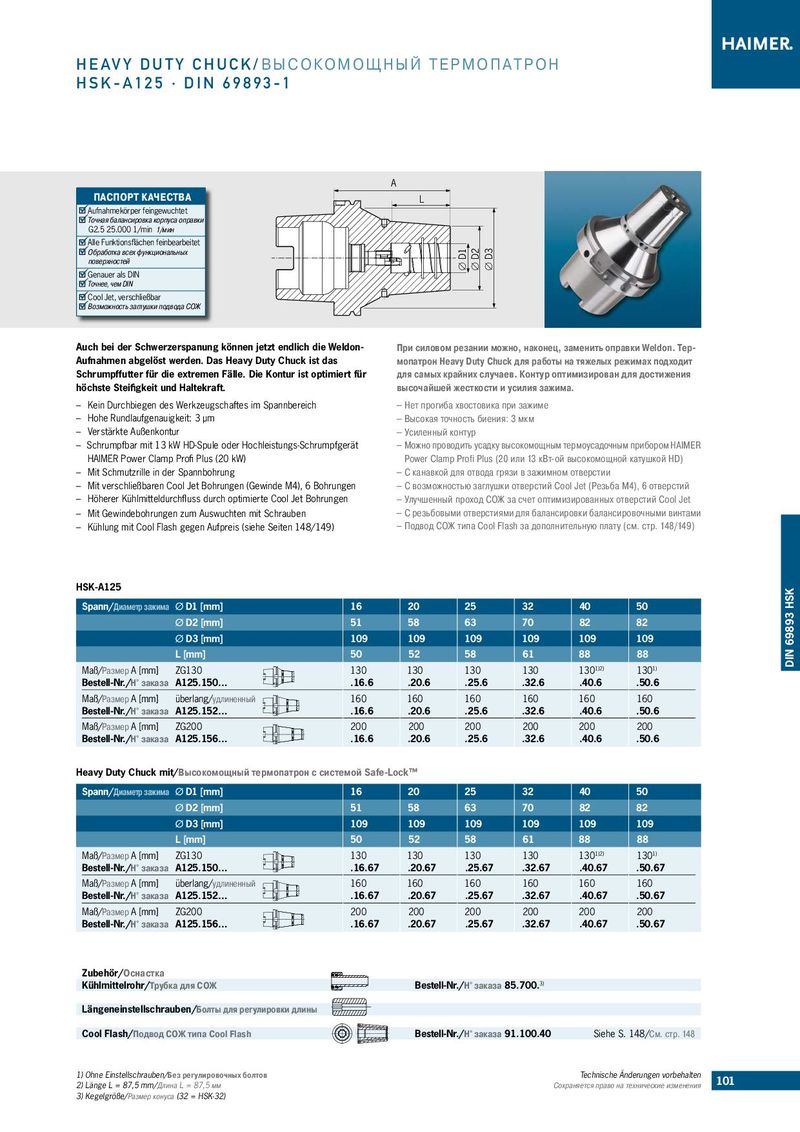

HEAVY DUTY CHUCK/ВЫСОКОМОЩНЫЙ ТЕРМОПАТРОН HSK-A125 · DIN 69893-1 A ПАСПОРТ КАЧЕСТВА L Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных Ø D1 Ø D2 Ø D3 поверхностей Genauer als DIN Точнее, чем DIN Cool Jet, verschließbar Возможность заглушки подвода СОЖ Auch bei der Schwerzerspanung können jetzt endlich die Weldon- При силовом резании можно, наконец, заменить оправки Weldon. Тер- Aufnahmen abgelöst werden. Das Heavy Duty Chuck ist das мопатрон Heavy Duty Chuck для работы на тяжелых режимах подходит Schrumpffutter für die extremen Fälle. Die Kontur ist optimiert für для самых крайних случаев. Контур оптимизирован для достижения höchste Steifigkeit und Haltekraft. высочайшей жесткости и усилия зажима. –– Kein Durchbiegen des Werkzeugschaftes im Spannbereich ––Нет прогиба хвостовика при зажиме –– Hohe Rundlaufgenauigkeit: 3 µm ––Высокая точность биения: 3 мкм –– Verstärkte Außenkontur ––Усиленный контур –– Schrumpfbar mit 13 kW HD-Spule oder Hochleistungs-Schrumpfgerät ––Можно проводить усадку высокомощным термоусадочным прибором HAIMER HAIMER Power Clamp Profi Plus (20 kW) Power Clamp Profi Plus (20 или 13 кВт-ой высокомощной катушкой HD) –– Mit Schmutzrille in der Spannbohrung ––С канавкой для отвода грязи в зажимном отверстии –– Mit verschließbaren Cool Jet Bohrungen (Gewinde M4), 6 Bohrungen ––С возможностью заглушки отверстий Cool Jet (Резьба M4), 6 отверстий –– Höherer Kühlmitteldurchfluss durch optimierte Cool Jet Bohrungen ––Улучшенный проход СОЖ за счет оптимизированных отверстий Cool Jet –– Mit Gewindebohrungen zum Auswuchten mit Schrauben ––С резьбовыми отверстиями для балансировки балансировочными винтами –– Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) ––Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) HSK-A125 DIN 69893 HSK Spann/Диаметр зажима Ø D1 [mm] 16 20 25 32 40 50 Ø D2 [mm] 51 58 63 70 82 82 Ø D3 [mm] 109 109 109 109 109 109 L [mm] 50 52 58 61 88 88 Maß/Размер A [mm] ZG130 130 130 130 130 1301)2) 1301) Bestell-Nr./Н° заказа A125.150… .16.6 .20.6 .25.6 .32.6 .40.6 .50.6 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 Bestell-Nr./Н° заказа A125.152… .16.6 .20.6 .25.6 .32.6 .40.6 .50.6 Maß/Размер A [mm] ZG200 200 200 200 200 200 200 Bestell-Nr./Н° заказа A125.156… .16.6 .20.6 .25.6 .32.6 .40.6 .50.6 Heavy Duty Chuck mit/Высокомощный термопатрон с системой Safe-Lock™ Spann/Диаметр зажима Ø D1 [mm] 16 20 25 32 40 50 Ø D2 [mm] 51 58 63 70 82 82 Ø D3 [mm] 109 109 109 109 109 109 L [mm] 50 52 58 61 88 88 Maß/Размер A [mm] ZG130 130 130 130 130 1301)2) 1301) Bestell-Nr./Н° заказа A125.150… .16.67 .20.67 .25.67 .32.67 .40.67 .50.67 Maß/Размер A [mm] überlang/удлиненный 160 160 160 160 160 160 Bestell-Nr./Н° заказа A125.152… .16.67 .20.67 .25.67 .32.67 .40.67 .50.67 Maß/Размер A [mm] ZG200 200 200 200 200 200 200 Bestell-Nr./Н° заказа A125.156… .16.67 .20.67 .25.67 .32.67 .40.67 .50.67 Zubehör/Оснастка Kühlmittelrohr/Трубка для СОЖ Bestell-Nr./Н° заказа 85.700.3) Längeneinstellschrauben/Болты для регулировки длины Cool Flash/Подвод СОЖ типа Cool Flash Bestell-Nr./Н° заказа 91.100.40 Siehe S. 148/См. cтр. 148 1) Ohne Einstellschrauben/Без регулировочных болтов Technische Änderungen vorbehalten 101 2) Länge L = 87,5 mm/Длина L = 87,5 мм Сохраняется право на технические изменения 3) Kegelgröße/Размер конуса (32 = HSK-32)
