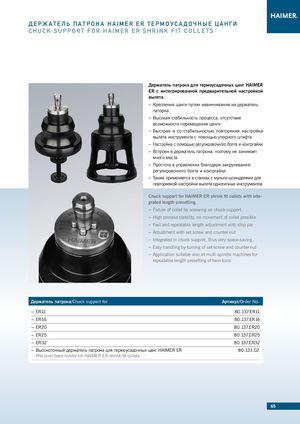

ДЕРЖАТЕЛЬ ПАТРОНА HAIMER ER ТЕРМОУСАДОЧНЫЕ ЦАНГИ CHUCK SUPPORT FOR HAIMER ER SHRINK FIT COLLETS Держатель патрона для термоусадочных цанг HAIMER ER с интегрированной предварительной настройкой вылета. – Крепление цанги путем навинчивания на держатель паторна – Высокая стабильность процесса, отсутствие возможности перемещения цанги – Быстрая и со стабильностью повторения настройка вылета инструмента с помощью упорного штифта – Настройка с помощью регулировочного болта и контргайки – Встроен в держатель патрона, поэтому не занимает много места – Простота в управлении благодаря закручиванию регулировочного болта и контргайки – Также применяется в станках с мульти-шпинделями для повторяемой настройки вылета однотипных инструментов Chuck support for HAIMER ER shrink fit collets with inte- grated length presetting. – Fixture of collet by screwing on chuck support. – High process stability, no movement of collet possible – Fast and repeatable length adjustment with stop pin – Adjustment with set screw and counter nut – Integrated in chuck support, thus very space-saving – Easy handling by turning of set screw and counter nut – Application suitable also at multi-spindle machines for ­repeatable length presetting of twin tools Держатель патрона/Chuck support for Артикул/Order No. – ER11 80.137.ER11 – ER1680.137.ER16 – ER2080.137.ER20 – ER2580.137.ER25 – ER3280.137.ER32 – Высокоточный держатель патрона для термоусадочных цанг HAIMER ER 80.131.02 Precision base holder for HAIMER ER shrink fit collets 65
