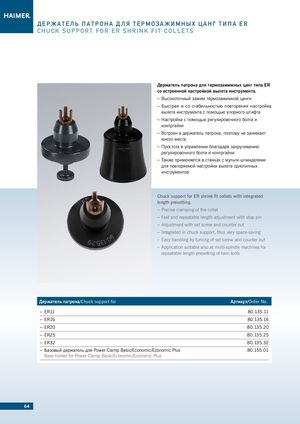

Каталог Haimer термоусадочная техника - страница 64

ДЕРЖАТЕЛЬ ПАТРОНА ДЛЯ ТЕРМОЗАЖИМНЫХ ЦАНГ ТИПА ER CHUCK SUPPORT FOR ER SHRINK FIT COLLETS Держатель патрона для термозажимных цанг типа ER cо встроенной настройкой вылета инструмента. – Высокоточный зажим термозажимной цанги – Быстрая и со стабильностью повторения настройка вылета инструмента с помощью упорного штифта – Настройка с помощью регулировочного болта и контргайки – Встроен в держатель патрона, поэтому не занимает много места – Простота в управлении благодаря закручиванию регулировочного болта и контргайки – Также применяется в станках с мульти-шпинделями для повторяемой настройки вылета однотипных инструментов Chuck support for ER shrink fit collets with integrated length presetting. – Precise clamping of the collet – Fast and repeatable length adjustment with stop pin – Adjustment with set screw and counter nut – Integrated in chuck support, thus very space-saving – Easy handling by turning of set screw and counter nut – Application suitable also at multi-spindle machines for ­repeatable length presetting of twin tools Держатель патрона/Chuck support for Артикул/Order No. – ER11 80.135.11 – ER1680.135.16 – ER2080.135.20 – ER2580.135.25 – ER3280.135.32 – Базовый держатель для Power Clamp Basic/Economic/Economic Plus 80.155.01 Base holder for Power Clamp Basic/Economic/Economic Plus 64
