Каталог Guhring инструментальная оснастка - страница 26

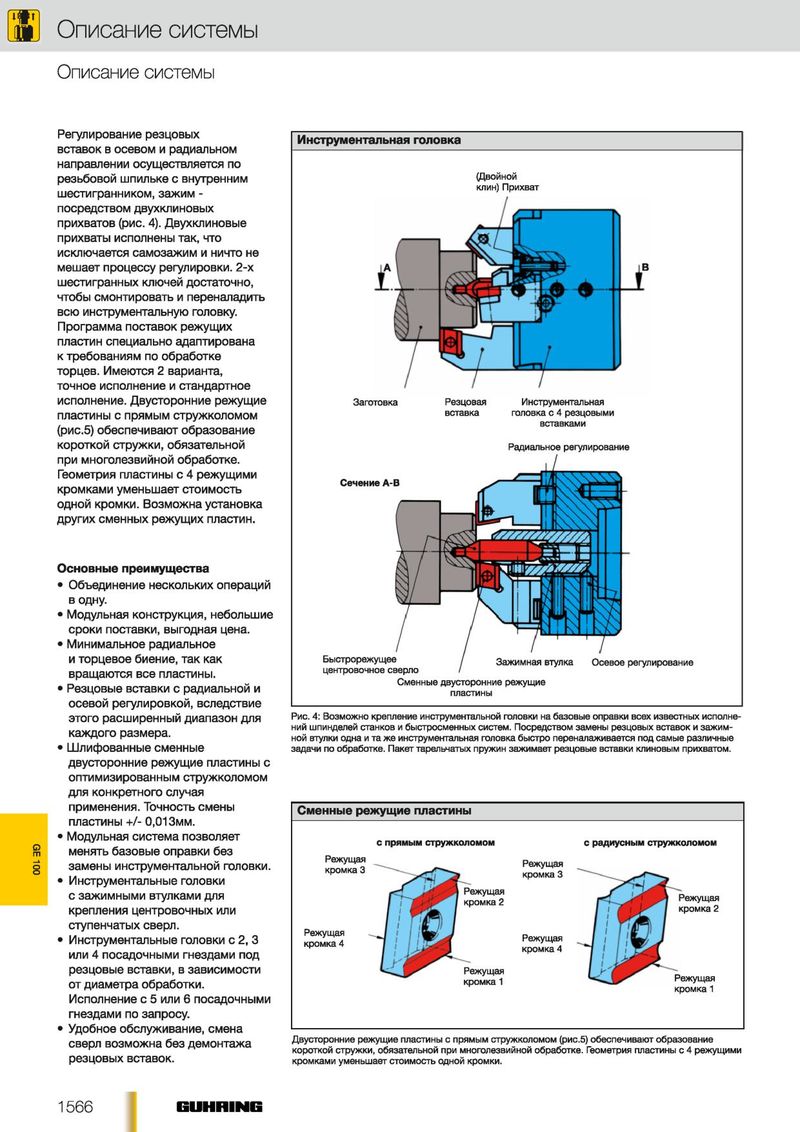

Описание системы О писание системы Регулирование резцовых Инструментальная головка вставок в осевом и радиальном направлении осуществляется по резьбовой шпильке с внутренним (Двойной клин) Прихват шестигранником, зажим - посредством двухклиновых прихватов (рис. 4). Двухклиновые прихваты исполнены так, что исключается самозажим и ничто не мешает процессу регулировки. 2-х шестигранных ключей достаточно, чтобы смонтировать и переналадить всю инструментальную головку. Программа поставок режущих пластин специально адаптирована к требованиям по обработке торцев. Имеются 2 варианта, точное исполнение и стандартное исполнение. Двусторонние режущие Заготовка Резцовая Инструментальная пластины с прямым стружколомом вставка головка с 4 резцовыми вставками (рис.5) обеспечивают образование короткой стружки, обязательной Радиальное регулирование при многолезвийной обработке. Геометрия пластины с 4 режущими Сечение А-В кромками уменьшает стоимость одной кромки. Возможна установка других сменных режущих пластин. Основные преимущества • Объединение нескольких операций в одну. • Модульная конструкция, небольшие сроки поставки, выгодная цена. • Минимальное радиальное и торцевое биение, так как Быстрорежущее / Зажимная втулка Осевое регулирование центровочное сверло / вращаются все пластины. Сменные двусторонние режущие • Резцовые вставки с радиальной и пластины осевой регулировкой, вследствие этого расширенный диапазон для Рис. 4: Возможно крепление инструментальной головки на базовые оправки всех известных исполне­ ний шпинделей станков и быстросменных систем. Посредством замены резцовых вставок и зажим­ каждого размера. ной втулки одна и та ж е инструментальная головка быстро переналаживается под самые различные • Шлифованные сменные задачи по обработке. Пакет тарельчатых пружин зажимает резцовые вставки клиновым прихватом. двусторонние режущие пластины с оптимизированным стружколомом для конкретного случая применения. Точность смены пластины +/- 0,01 Змм. GE 100 • Модульная система позволяет менять базовые оправки без замены инструментальной головки. • Инструментальные головки с зажимными втулками для крепления центровочных или ступенчатых сверл. • Инструментальные головки с 2, 3 или 4 посадочными гнездами под резцовые вставки, в зависимости от диаметра обработки. Исполнение с 5 или 6 посадочными гнездами по запросу. • Удобное обслуживание, смена Двусторонние режущие пластины с прямым стружколомом (рис.5) обеспечивают образование сверл возможна без демонтажа короткой струж ки, обязательной при многолезвийной обработке. Геометрия пластины с 4 режущими резцовых вставок. кромками уменьшает стоимость одной кромки. 1566 GUHHING
