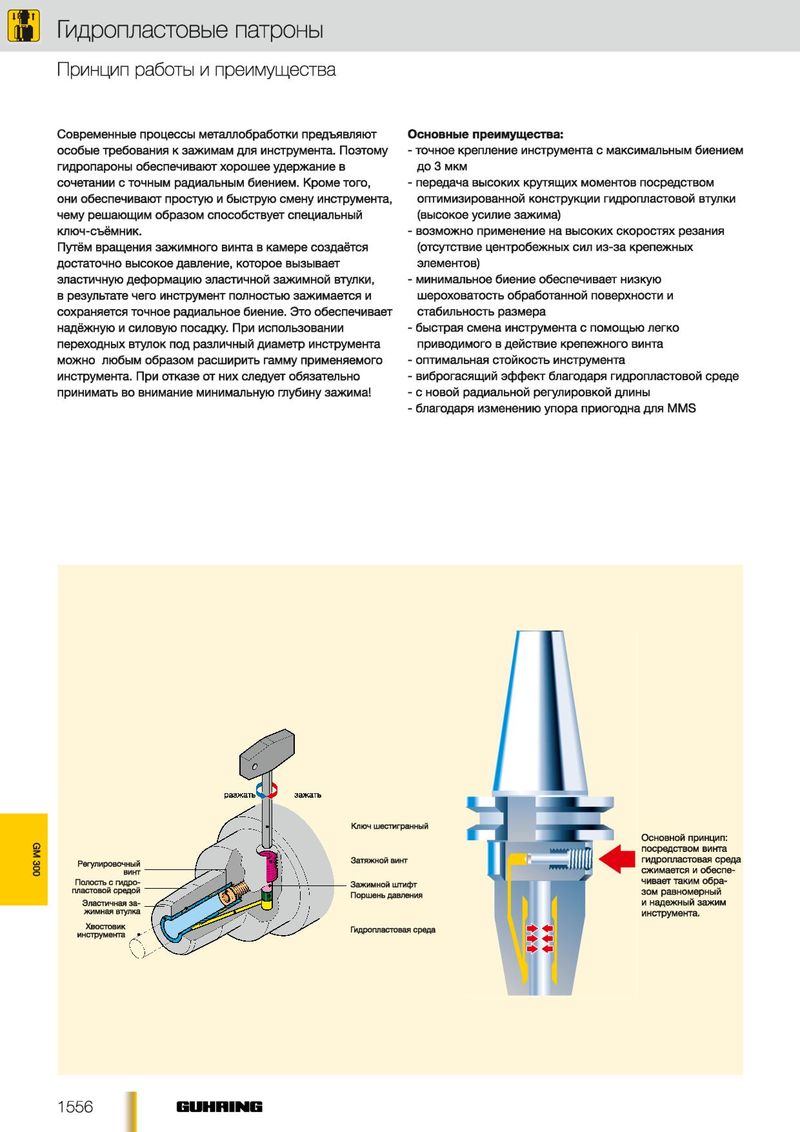

Гидропластовые патроны Принцип работы и преим ущ ества Современные процессы металлобработки предъявляют Основные преимущества: особые требования к зажимам для инструмента. Поэтому - точное крепление инструмента с максимальным биением гидропароны обеспечивают хорошее удержание в до 3 мкм сочетании с точным радиальным биением. Кроме того, - передача высоких крутящих моментов посредством они обеспечивают простую и быструю смену инструмента, оптимизированной конструкции гидропластовой втулки чему решающим образом способствует специальный (высокое усилие зажима) ключ-съёмник. - возможно применение на высоких скоростях резания Путём вращения зажимного винта в камере создаётся (отсутствие центробежных сил из-за крепежных достаточно высокое давление, которое вызывает элементов) эластичную деформацию эластичной зажимной втулки, - минимальное биение обеспечивает низкую в результате чего инструмент полностью зажимается и шероховатость обработанной поверхности и сохраняется точное радиальное биение. Это обеспечивает стабильность размера надёжную и силовую посадку. При использовании - быстрая смена инструмента с помощью легко переходных втулок под различный диаметр инструмента приводимого в действие крепежного винта можно любым образом расширить гамму применяемого - оптимальная стойкость инструмента инструмента. При отказе от них следует обязательно - виброгасящий эффект благодаря гидропластовой среде принимать во внимание минимальную глубину зажима! - с новой радиальной регулировкой длины - благодаря изменению упора приогодна для MMS Ключ шестигранный GM 300 Основной принцип: посредством винта Регулировочный Затяжной винт гидропластовая среда винт сжимается и обеспе­ Полость с гидро­ Зажимной штифт чивает таким обра­ пластовой средой Поршень давления зом равномерный Эластичная за­ и надежный зажим жимная втулка инструмента. Хвостовик Гидропластовая среда инструмента 1556 GUHHING
