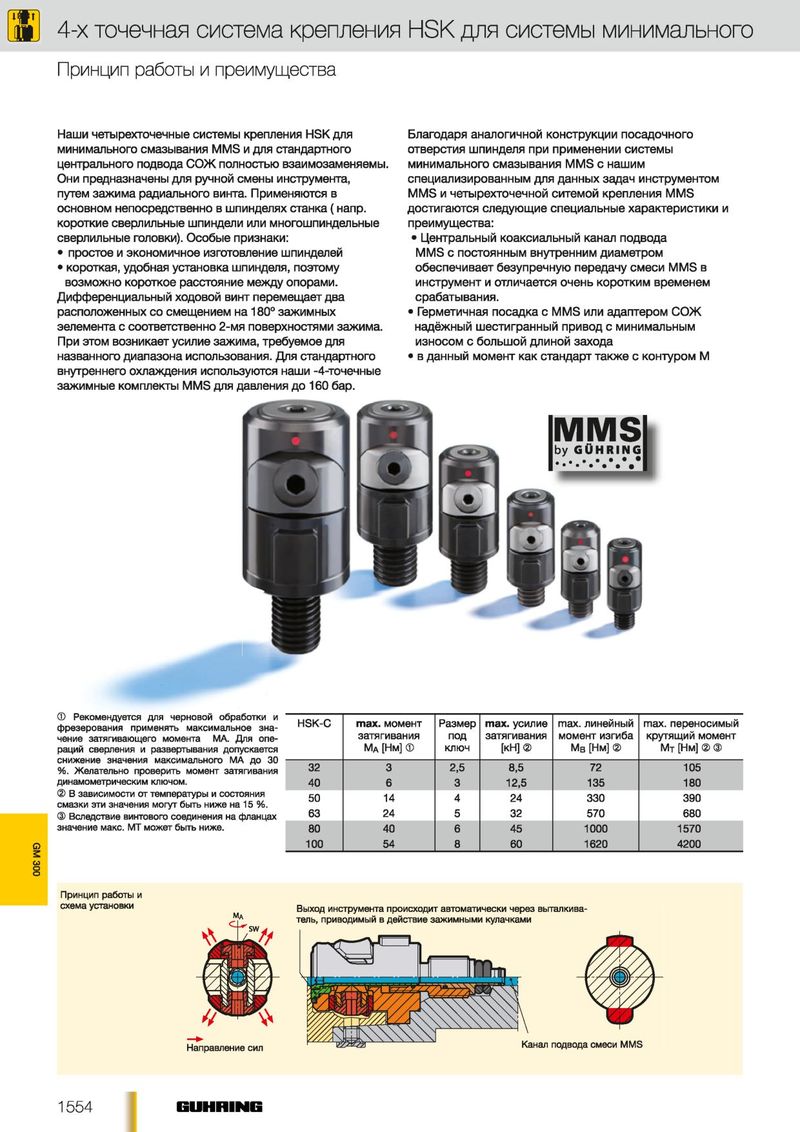

4-х точечная система крепления HSK для системы минимального Принцип работы и преим ущ ества Наши четырехточечные системы крепления HSK для Благодаря аналогичной конструкции посадочного минимального смазывания MMS и для стандартного отверстия шпинделя при применении системы центрального подвода СОЖ полностью взаимозаменяемы. минимального смазывания MMS с нашим Они предназначены для ручной смены инструмента, специализированным для данных задач инструментом путем зажима радиального винта. Применяются в MMS и четырехточечной ситемой крепления MMS основном непосредственно в шпинделях станка ( напр. достигаются следующие специальные характеристики и короткие сверлильные шпиндели или многошпиндельные преимущества: сверлильные головки). Особые признаки: • Центральный коаксиальный канал подвода • простое и экономичное изготовление шпинделей MMS с постоянным внутренним диаметром • короткая, удобная установка шпинделя, поэтому обеспечивает безупречную передачу смеси MMS в возможно короткое расстояние между опорами. инструмент и отличается очень коротким временем Дифференциальный ходовой винт перемещает два срабатывания. расположенных со смещением на 180° зажимных • Герметичная посадка с MMS или адаптером СОЖ эелемента с соответственно 2-мя поверхностями зажима. надёжный шестигранный привод с минимальным При этом возникает усилие зажима, требуемое для износом с большой длиной захода названного диапазона использования. Для стандартного • в данный момент как стандарт также с контуром М внутреннего охлаждения используются наши -4-точечные зажимные комплекты MMS для давления до 160 бар. © Рекомендуется для черновой обработки и фрезерования применять максимальное зна­ HSK-C m a x . момент Размер m a x . усилие max. линейный max. переносимый чение затягивающ его момента МА. Для опе­ затягивания ПОД затягивания момент изгиба крутящий момент раций сверления и развертывания допускается МА [Н м] Ф ключ [кН] (D Мв [Нм] ® Мт [Нм] (2> Ф снижение значения максимального МА до 30 %. Желательно проверить момент затягивания 32 3 2,5 8,5 72 105 динамометрическим ключом. 40 6 3 12,5 135 180 © В зависимости от температуры и состояния 50 14 4 24 330 390 смазки эти значения могут быть ниже на 15 %. © Вследствие винтового соединения на фланцах 63 24 5 32 570 680 значение макс. МТ может быть ниже. 80 40 6 45 1000 1570 GM 300 100 54 8 60 1620 4200 Принцип работы и схема установки 1554 GUHHING
