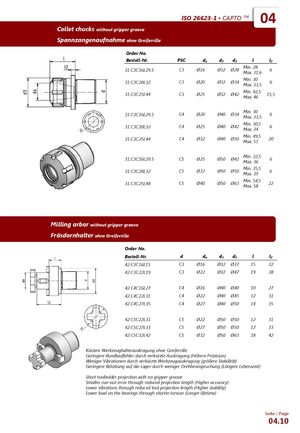

ISO 26623-1 ▪ CAPTO TM 04 Collet chucks without gripper groove Spannzangenaufnahme ohne Greiferrille Order No. Bestell-Nr. PSC da d2 d3 l l2 31.C3C16L29.5 C3 Ø16 Ø32 Ø28 Min. 28Max. 31,66 31.C3C20L32 C3 Ø20 Ø32 Ø34 Min. 30Max. 33,56 31.C3C25L44 C3 Ø25 Ø32 Ø42 Min. 42,5Max. 4615,5 31.C3C16L29.5 C4 Ø20 Ø40 Ø34 Min. 30Max. 33,56 31.C3C20L32 C4 Ø25 Ø40 Ø42 Min. 30,5Max. 346 31.C3C25L44 C4 Ø32 Ø40 Ø50 Min. 49,5Max. 5320 31.C3C16L29.5 C5 Ø25 Ø50 Ø42 Min. 32,5Max. 366 31.C3C20L32 C5 Ø32 Ø50 Ø50 Min. 35,5Max. 396 31.C3C25L44 C5 Ø40 Ø50 Ø63 Min. 54,5Max. 5822 Milling arbor without gripper groove Fräsdornhalter ohne Greiferrille Order No. Bestell-Nr. d da d2 d3 l l2 42.C3C16L15 C3 Ø16 Ø32 Ø37 15 32 42.C3C22L19 C3 Ø22 Ø32 Ø47 19 38 42.C4C16L27 C4 Ø16 Ø40 Ø40 10 27 42.C4C22L31 C4 Ø22 Ø40 Ø45 12 31 42.C4C27L35 C4 Ø27 Ø40 Ø50 14 35 42.C5C22L31 C5 Ø22 Ø50 Ø50 12 31 42.C5C27L33 C5 Ø27 Ø50 Ø50 12 33 42.C5C32L42 C5 Ø32 Ø50 Ø63 18 42 Kürzere Werkzeughalterauskragung ohne Greiferrille Geringere Rundlauffehler durch verkürzte Auskragung (Höhere Präzision) Weniger Vibrationen durch verkürzte Werkzeugauskragung (größere Stabilität) Geringere Belastung auf die Lager durch weniger Drehbeanspruchung (Längere Lebenszeit) Short toolholder projection with no gripper groove Smaller run-out error through reduced projection length (Higher accuracy) Lower vibrations through reduced tool projection length (Higher stability) Lower load on the bearings through shorter torsion (Longer lifetime) Seite / Page 04.10
