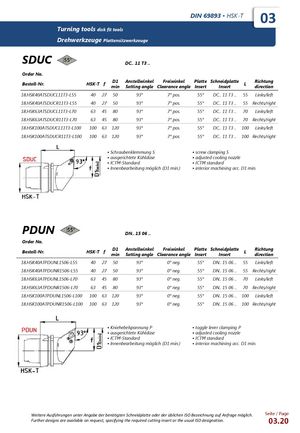

DDIINN 6699889933 ▪▪ HHSSKK--TA 03 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge SDUC DC.. 11 T3 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATSDUCL11T3-L55 40 27 50 93° 7° pos. 55° DC.. 11 T3 .. 55 Links/left 18.HSK40ATSDUCR11T3-L55 40 27 50 93° 7° pos. 55° DC.. 11 T3 .. 55 Rechts/right 18.HSK63ATSDUCL11T3-L70 63 45 80 93° 7° pos. 55° DC.. 11 T3 .. 70 Links/left 18.HSK63ATSDUCR11T3-L70 63 45 80 93° 7° pos. 55° DC.. 11 T3 .. 70 Rechts/right 18.HSK100ATSDUCL11T3-L100 100 63 120 93° 7° pos. 55° DC.. 11 T3 .. 100 Links/left 18.HSK100ATSDUCR11T3-L100 100 63 120 93° 7° pos. 55° DC.. 11 T3 .. 100 Rechts/right ▪ Schraubenklemmung S ▪ screw clamping S ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. PDUN DN.. 15 06 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATPDUNL1506-L55 40 27 50 93° 0° neg. 55° DN.. 15 06 .. 55 Links/left 18.HSK40ATPDUNR1506-L55 40 27 50 93° 0° neg. 55° DN.. 15 06 .. 55 Rechts/right 18.HSK63ATPDUNL1506-L70 63 45 80 93° 0° neg. 55° DN.. 15 06 .. 70 Links/left 18.HSK63ATPDUNR1506-L70 63 45 80 93° 0° neg. 55° DN.. 15 06 .. 70 Rechts/right 18.HSK100ATPDUNL1506-L100 100 63 120 93° 0° neg. 55° DN.. 15 06 .. 100 Links/left 18.HSK100ATPDUNR1506-L100 100 63 120 93° 0° neg. 55° DN.. 15 06 .. 100 Rechts/right ▪ Kniehebelspannung P ▪ toggle lever clamping P ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 03.20
