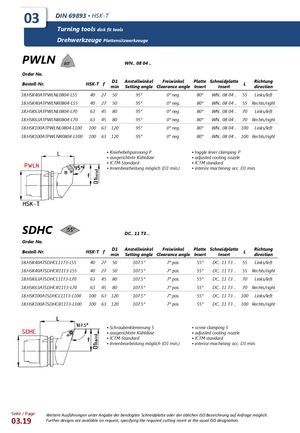

03 DDIINN 6699889933 ▪▪ HHSSKK--AT Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge PWLN WN.. 08 04 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATPWLNL0804-L55 40 27 50 95° 0° neg. 80° WN.. 08 04 .. 55 Links/left 18.HSK40ATPWLNR0804-L55 40 27 50 95° 0° neg. 80° WN.. 08 04 .. 55 Rechts/right 18.HSK63ATPWLNL0804-L70 63 45 80 95° 0° neg. 80° WN.. 08 04 .. 70 Links/left 18.HSK63ATPWLNR0804-L70 63 45 80 95° 0° neg. 80° WN.. 08 04 .. 70 Rechts/right 18.HSK100ATPWLNL0804-L100 100 63 120 95° 0° neg. 80° WN.. 08 04 .. 100 Links/left 18.HSK100ATPWLNR0804-L100 100 63 120 95° 0° neg. 80° WN.. 08 04 .. 100 Rechts/right ▪ Kniehebelspannung P ▪ toggle lever clamping P ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. SDHC DC.. 11 T3 .. Order No. Bestell-Nr. HSK-T f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.HSK40ATSDHCL11T3-L55 40 27 50 107.5° 7° pos. 55° DC.. 11 T3 .. 55 Links/left 18.HSK40ATSDHCR11T3-L55 40 27 50 107.5° 7° pos. 55° DC.. 11 T3 .. 55 Rechts/right 18.HSK63ATSDHCL11T3-L70 63 45 80 107.5° 7° pos. 55° DC.. 11 T3 .. 70 Links/left 18.HSK63ATSDHCR11T3-L70 63 45 80 107.5° 7° pos. 55° DC.. 11 T3 .. 70 Rechts/right 18.HSK100ATSDHCL11T3-L100 100 63 120 107.5° 7° pos. 55° DC.. 11 T3 .. 100 Links/left 18.HSK100ATSDHCR11T3-L100 100 63 120 107.5° 7° pos. 55° DC.. 11 T3 .. 100 Rechts/right ▪ Schraubenklemmung S ▪ screw clamping S ▪ ausgerichtete Kühldüse ▪ adjusted cooling nozzle ▪ ICTM-Standard ▪ ICTM standard ▪ Innenbearbeitung möglich (D1 min.) ▪ interior machining acc. D1 min. Seite / Page Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. 03.19 Further designs are available on request, specifying the required cutting insert or the usual ISO designation.
