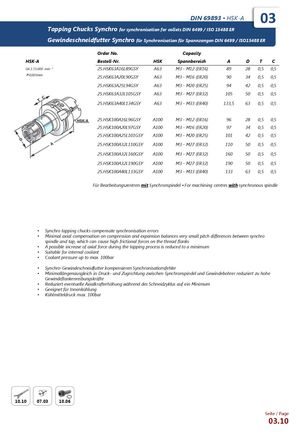

DIN 69893 ▪ HSK-A 03 Tapping Chucks Synchro for synchronisation for collets DIN 6499 / ISO 15488 ER Gewindeschneidfutter Synchro für Synchronisation für Spannzangen DIN 6499 / ISO15488 ER Order No. Capacity HSK-A Bestell-Nr. HSK Spannbereich A D T C G6.3 15.000 min -1 25.HSK63A16L89GSY A63 M3 - M12 (ER16) 89 28 0,5 0,5  0,003mm 25.HSK63A20L90GSY A63 M3 - M16 (ER20) 90 34 0,5 0,5 25.HSK63A25L94GSY A63 M3 - M20 (ER25) 94 42 0,5 0,5 25.HSK63A32L105GSY A63 M3 - M27 (ER32) 105 50 0,5 0,5 25.HSK63A40L134GSY A63 M3 - M33 (ER40) 133,5 63 0,5 0,5 25.HSK100A16L96GSY A100 M3 - M12 (ER16) 96 28 0,5 0,5 25.HSK100A20L97GSY A100 M3 - M16 (ER20) 97 34 0,5 0,5 25.HSK100A25L101GSY A100 M3 - M20 (ER25) 101 42 0,5 0,5 25.HSK100A32L110GSY A100 M3 - M27 (ER32) 110 50 0,5 0,5 25.HSK100A32L160GSY A100 M3 - M27 (ER32) 160 50 0,5 0,5 25.HSK100A32L190GSY A100 M3 - M27 (ER32) 190 50 0,5 0,5 25.HSK100A40L133GSY A100 M3 - M33 (ER40) 133 63 0,5 0,5 Für Bearbeitungszentren mit Synchronspindel ▪ For machining centres with synchronous spindle • Synchro tapping chucks compensate synchronisation errors • Minimal axial compensation on compression and expansion balances very small pitch differences between synchro spindle and tap, which can cause high frictional forces on the thread flanks • A possible increase of axial force during the tapping process is reduced to a minimum • Suitable for internal coolant • Coolant pressure up to max. 100bar • Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler • Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte • Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum • Geeignet für Innenkühlung • Kühlmitteldruck max. 100bar 10.10 07.03 10.06 Seite / Page 03.10
