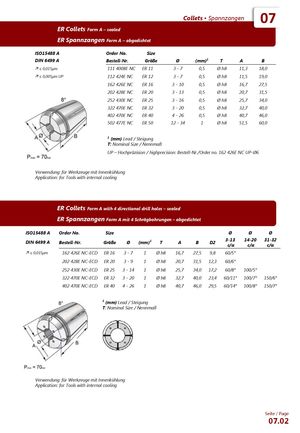

Collets ▪ Spannzangen 07 ER Collets Form A – sealed ER Spannzangen Form A – abgedichtet ISO15488 A Order No. Size DIN 6499 A Bestell-Nr. Größe Ø (mm)1 T A B  ≤ 0,015μm 111 4008E NC ER 11 3-7 0,5 Ø h8 11,3 18,0  ≤ 0,005μm UP 112 424E NC ER 12 3-7 0,5 Ø h8 11,5 19,0 162 426E NC ER 16 3 - 10 0,5 Ø h8 16,7 27,5 202 428E NC ER 20 3 - 13 0,5 Ø h8 20,7 31,5 252 430E NC ER 25 3 - 16 0,5 Ø h8 25,7 34,0 322 470E NC ER 32 3 - 20 0,5 Ø h8 32,7 40,0 402 470E NC ER 40 4 - 26 0,5 Ø h8 40,7 46,0 502 477E NC ER 50 12 - 34 1 Ø h8 51,5 60,0 1 (mm) Lead / Steigung T: Nominal Size / Nennmaß UP – Hochpräzision / highprecision: Bestell-Nr./Order no. 162 426E NC UP-Ø6 Verwendung: für Werkzeuge mit Innenkühlung Application: for Tools with internal cooling ER Collets Form A with 4 directional drill holes – sealed ER Spannzangen Form A mit 4 Schrägbohrungen – abgedichtet ISO15488 A Order No. Size Ø Ø Ø DIN 6499 A Bestell-Nr. Größe Ø (mm)1 T A B D2 3-13 14-20 31-32c/αc/αc/α  ≤ 0,015μm 162 426E NC-ECD ER 16 3-7 1 Ø h8 16,7 27,5 9,8 60/5° 202 428E NC-ECD ER 20 3-9 1 Ø h8 20,7 31,5 12,3 60/6° 252 430E NC-ECD ER 25 3 - 14 1 Ø h8 25,7 34,0 17,2 60/8° 100/5° 322 470E NC-ECD ER 32 3 - 20 1 Ø h8 32,7 40,0 23,4 60/11° 100/7° 150/6° 402 470E NC-ECD ER 40 4 - 26 1 Ø h8 40,7 46,0 29,5 60/14° 100/8° 150/7° 1 (mm) Lead / Steigung T: Nominal Size / Nennmaß Verwendung: für Werkzeuge mit Innenkühlung Application: for Tools with internal cooling Seite / Page 07.02
