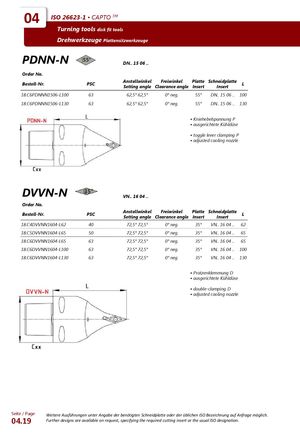

04 ISO 26623-1 ▪ CAPTO TM Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge PDNN-N DN.. 15 06 .. Order No. Bestell-Nr. PSC Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.C6PDNNN1506-L100 63 62,5° 62,5° 0° neg. 55° DN.. 15 06 .. 100 18.C6PDNNN1506-L130 63 62,5° 62,5° 0° neg. 55° DN.. 15 06 .. 130 ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ toggle lever clamping P ▪ adjusted cooling nozzle DVVN-N VN.. 16 04 .. Order No. Bestell-Nr. PSC Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.C4DVVNN1604-L62 40 72,5° 72,5° 0° neg. 35° VN.. 16 04 .. 62 18.C5DVVNN1604-L65 50 72,5° 72,5° 0° neg. 35° VN.. 16 04 .. 65 18.C6DVVNN1604-L65 63 72,5° 72,5° 0° neg. 35° VN.. 16 04 .. 65 18.C6DVVNN1604-L100 63 72,5° 72,5° 0° neg. 35° VN.. 16 04 .. 100 18.C6DVVNN1604-L130 63 72,5° 72,5° 0° neg. 35° VN.. 16 04 .. 130 ▪ Pratzenklemmung D ▪ ausgerichtete Kühldüse ▪ double-clamping D ▪ adjusted cooling nozzle Seite / Page Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. 04.19 Further designs are available on request, specifying the required cutting insert or the usual ISO designation.
