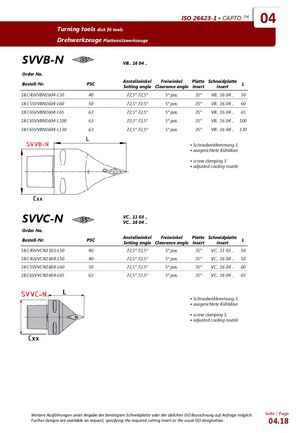

ISO 26623-1 ▪ CAPTO TM 04 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge SVVB-N VB.. 16 04 .. Order No. Bestell-Nr. PSC Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.C4SVVBN1604-L50 40 72,5° 72,5° 5° pos. 35° VB.. 16 04 .. 50 18.C5SVVBN1604-L60 50 72,5° 72,5° 5° pos. 35° VB.. 16 04 .. 60 18.C6SVVBN1604-L65 63 72,5° 72,5° 5° pos. 35° VB.. 16 04 .. 65 18.C6SVVBN1604-L100 63 72,5° 72,5° 5° pos. 35° VB.. 16 04 .. 100 18.C6SVVBN1604-L130 63 72,5° 72,5° 5° pos. 35° VB.. 16 04 .. 130 ▪ Schraubenklemmung S ▪ ausgerichtete Kühldüse ▪ screw clamping S ▪ adjusted cooling nozzle SVVC-N VC.. 11 03 ..VC.. 16 04 .. Order No. Bestell-Nr. PSC Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertL 18.C4SVVCN1103-L50 40 72,5° 72,5° 5° pos. 35° VC.. 11 03 .. 50 18.C4SVVCN1604-L50 40 72,5° 72,5° 5° pos. 35° VC.. 16 04 .. 50 18.C5SVVCN1604-L60 50 72,5° 72,5° 5° pos. 35° VC.. 16 04 .. 60 18.C6SVVCN1604-L65 63 72,5° 72,5° 5° pos. 35° VC.. 16 04 .. 65 ▪ Schraubenklemmung S ▪ ausgerichtete Kühldüse ▪ screw clamping S ▪ adjusted cooling nozzle Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 04.18
