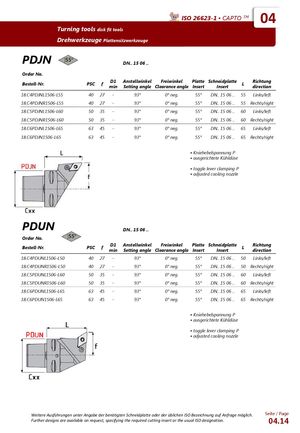

ISO 26623-1 ▪ CAPTO TM 04 Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge PDJN DN.. 15 06 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C4PDJNL1506-L55 40 27 - 93° 0° neg. 55° DN.. 15 06 .. 55 Links/left 18.C4PDJNR1506-L55 40 27 - 93° 0° neg. 55° DN.. 15 06 .. 55 Rechts/right 18.C5PDJNL1506-L60 50 35 - 93° 0° neg. 55° DN.. 15 06 .. 60 Links/left 18.C5PDJNR1506-L60 50 35 - 93° 0° neg. 55° DN.. 15 06 .. 60 Rechts/right 18.C6PDJNL1506-L65 63 45 - 93° 0° neg. 55° DN.. 15 06 .. 65 Links/left 18.C6PDJN1506-L65 63 45 - 93° 0° neg. 55° DN.. 15 06 .. 65 Rechts/right ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ toggle lever clamping P ▪ adjusted cooling nozzle PDUN DN.. 15 06 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C4PDUNL1506-L50 40 27 - 93° 0° neg. 55° DN.. 15 06 .. 50 Links/left 18.C4PDUNR1506-L50 40 27 - 93° 0° neg. 55° DN.. 15 06 .. 50 Rechts/right 18.C5PDUNL1506-L60 50 35 - 93° 0° neg. 55° DN.. 15 06 .. 60 Links/left 18.C5PDUNR1506-L60 50 35 - 93° 0° neg. 55° DN.. 15 06 .. 60 Rechts/right 18.C6PDUNL1506-L65 63 45 - 93° 0° neg. 55° DN.. 15 06 .. 65 Links/left 18.C6PDUN1506-L65 63 45 - 93° 0° neg. 55° DN.. 15 06 .. 65 Rechts/right ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ toggle lever clamping P ▪ adjusted cooling nozzle Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. Seite / Page Further designs are available on request, specifying the required cutting insert or the usual ISO designation. 04.14
