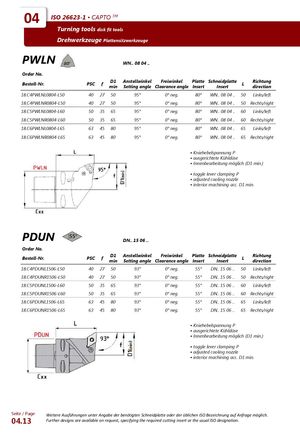

Каталог WSW оправки - страница 101

04 ISO 26623-1 ▪ CAPTO TM Turning tools disk fit tools Drehwerkzeuge Plattensitzwerkzeuge PWLN WN.. 08 04 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C4PWLNL0804-L50 40 27 50 95° 0° neg. 80° WN.. 08 04 .. 50 Links/left 18.C4PWLNR0804-L50 40 27 50 95° 0° neg. 80° WN.. 08 04 .. 50 Rechts/right 18.C5PWLNL0804-L60 50 35 65 95° 0° neg. 80° WN.. 08 04 .. 60 Links/left 18.C5PWLNR0804-L60 50 35 65 95° 0° neg. 80° WN.. 08 04 .. 60 Rechts/right 18.C6PWLNL0804-L65 63 45 80 95° 0° neg. 80° WN.. 08 04 .. 65 Links/left 18.C6PWLNR0804-L65 63 45 80 95° 0° neg. 80° WN.. 08 04 .. 65 Rechts/right ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ Innenbearbeitung möglich (D1 min.) ▪ toggle lever clamping P ▪ adjusted cooling nozzle ▪ interior machining acc. D1 min. PDUN DN.. 15 06 .. Order No. Bestell-Nr. PSC f D1min Anstellwinkel Freiwinkel Platte SchneidplatteSetting angleClearance angleInsertInsertLRichtungdirection 18.C4PDUNL1506-L50 40 27 50 93° 0° neg. 55° DN.. 15 06 .. 50 Links/left 18.C4PDUNR1506-L50 40 27 50 93° 0° neg. 55° DN.. 15 06 .. 50 Rechts/right 18.C5PDUNL1506-L60 50 35 65 93° 0° neg. 55° DN.. 15 06 .. 60 Links/left 18.C5PDUNR1506-L60 50 35 65 93° 0° neg. 55° DN.. 15 06 .. 60 Rechts/right 18.C6PDUNL1506-L65 63 45 80 93° 0° neg. 55° DN.. 15 06 .. 65 Links/left 18.C6PDUNR1506-L65 63 45 80 93° 0° neg. 55° DN.. 15 06 .. 65 Rechts/right ▪ Kniehebelspannung P ▪ ausgerichtete Kühldüse ▪ Innenbearbeitung möglich (D1 min.) ▪ toggle lever clamping P ▪ adjusted cooling nozzle ▪ interior machining acc. D1 min. Seite / Page Weitere Ausführungen unter Angabe der benötigten Schneidplatte oder der üblichen ISO Bezeichnung auf Anfrage möglich. 04.13 Further designs are available on request, specifying the required cutting insert or the usual ISO designation.
