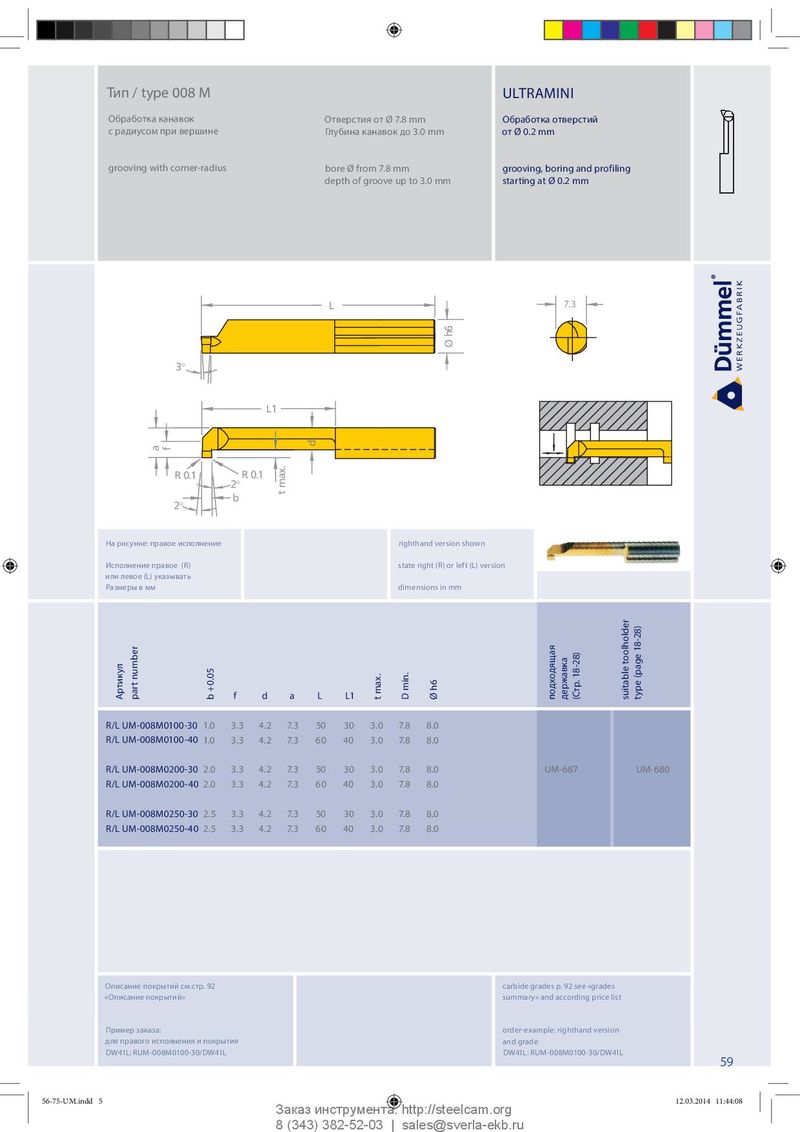

Тип / type 008 M ULTRAMINI Обработка канавок Отверстия от Ø 7.8 mm Обработка отверстий с радиусом при вершине Глубина канавок до 3.0 mm от Ø 0.2 mm grooving with corner-radius bore Ø from 7.8 mm grooving, boring and profiling depth of groove up to 3.0 mm starting at Ø 0.2 mm L 7.3 5.3 Ø h6 3° L1 d a f R 0.1 R 0.1 2° t max. b 2° На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-008M0100-30 1.0 3.3 4.2 7.3 50 30 3.0 7.8 8.0 R/L UM-008M0100-40 1.0 3.3 4.2 7.3 60 40 3.0 7.8 8.0 R/L UM-008M0200-30 2.0 3.3 4.2 7.3 50 30 3.0 7.8 8.0 UM-687 UM-680 R/L UM-008M0200-40 2.0 3.3 4.2 7.3 60 40 3.0 7.8 8.0 R/L UM-008M0250-30 2.5 3.3 4.2 7.3 50 30 3.0 7.8 8.0 R/L UM-008M0250-40 2.5 3.3 4.2 7.3 60 40 3.0 7.8 8.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-008M0100-30/DW41L DW41L: RUM-008M0100-30/DW41L 59 56-75-UM.indd 5 12.03.2014 11:44:08 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
