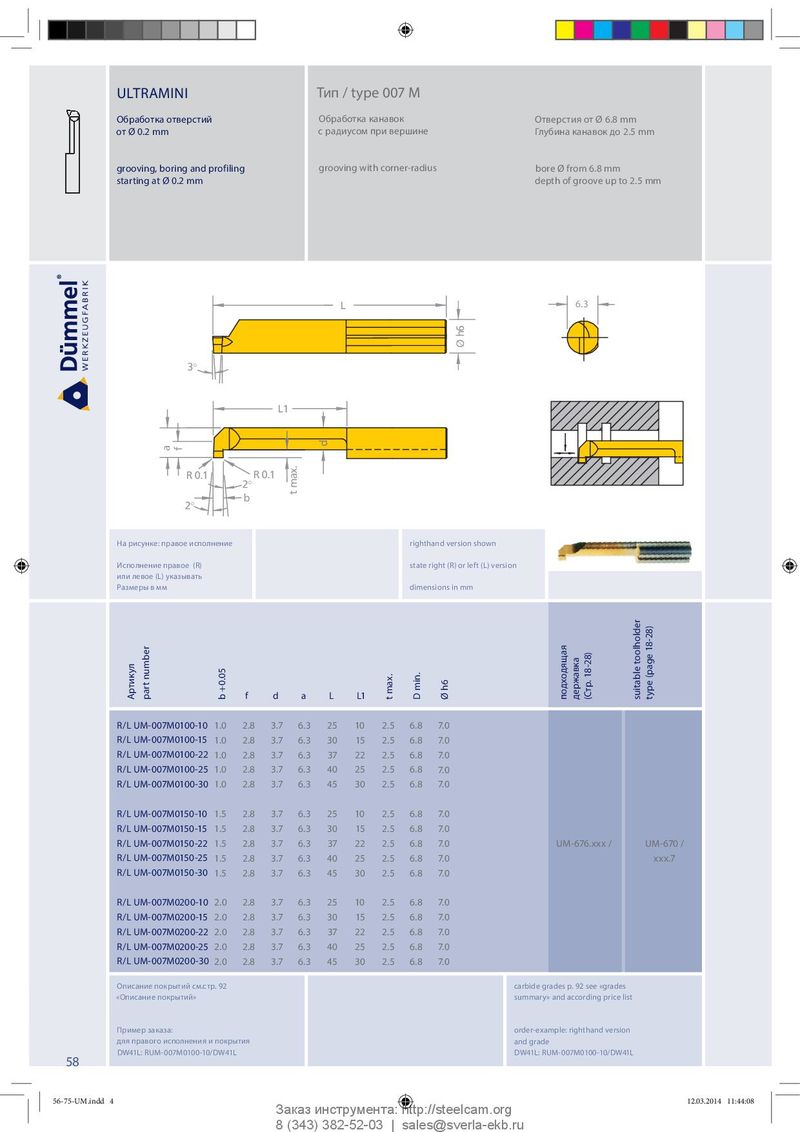

ULTRAMINI Тип / type 007 M Обработка отверстий Обработка канавок Отверстия от Ø 6.8 mm от Ø 0.2 mm с радиусом при вершине Глубина канавок до 2.5 mm grooving, boring and profiling grooving with corner-radius bore Ø from 6.8 mm starting at Ø 0.2 mm depth of groove up to 2.5 mm L 6.3 5.3 Ø h6 3° L1 d a f R 0.1 R 0.1 2° t max. b 2° На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-007M0100-10 1.0 2.8 3.7 6.3 25 10 2.5 6.8 7.0 R/L UM-007M0100-15 1.0 2.8 3.7 6.3 30 15 2.5 6.8 7.0 R/L UM-007M0100-22 1.0 2.8 3.7 6.3 37 22 2.5 6.8 7.0 R/L UM-007M0100-25 1.0 2.8 3.7 6.3 40 25 2.5 6.8 7.0 R/L UM-007M0100-30 1.0 2.8 3.7 6.3 45 30 2.5 6.8 7.0 R/L UM-007M0150-10 1.5 2.8 3.7 6.3 25 10 2.5 6.8 7.0 R/L UM-007M0150 -15 1.5 2.8 3.7 6.3 30 15 2.5 6.8 7.0 R/L UM-007M0150-22 1.5 2.8 3.7 6.3 37 22 2.5 6.8 7.0 UM-676.xxx / UM-670 / R/L UM-007M0150-25 1.5 2.8 3.7 6.3 40 25 2.5 6.8 7.0 xxx.7 R/L UM-007M0150-30 1.5 2.8 3.7 6.3 45 30 2.5 6.8 7.0 R/L UM-007M0200-10 2.0 2.8 3.7 6.3 25 10 2.5 6.8 7.0 R/L UM-007M0200-15 2.0 2.8 3.7 6.3 30 15 2.5 6.8 7.0 R/L UM-007M0200-22 2.0 2.8 3.7 6.3 37 22 2.5 6.8 7.0 R/L UM-007M0200-25 2.0 2.8 3.7 6.3 40 25 2.5 6.8 7.0 R/L UM-007M0200-30 2.0 2.8 3.7 6.3 45 30 2.5 6.8 7.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-007M0100-10/DW41L DW41L: RUM-007M0100-10/DW41L 58 56-75-UM.indd 4 12.03.2014 11:44:08 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
