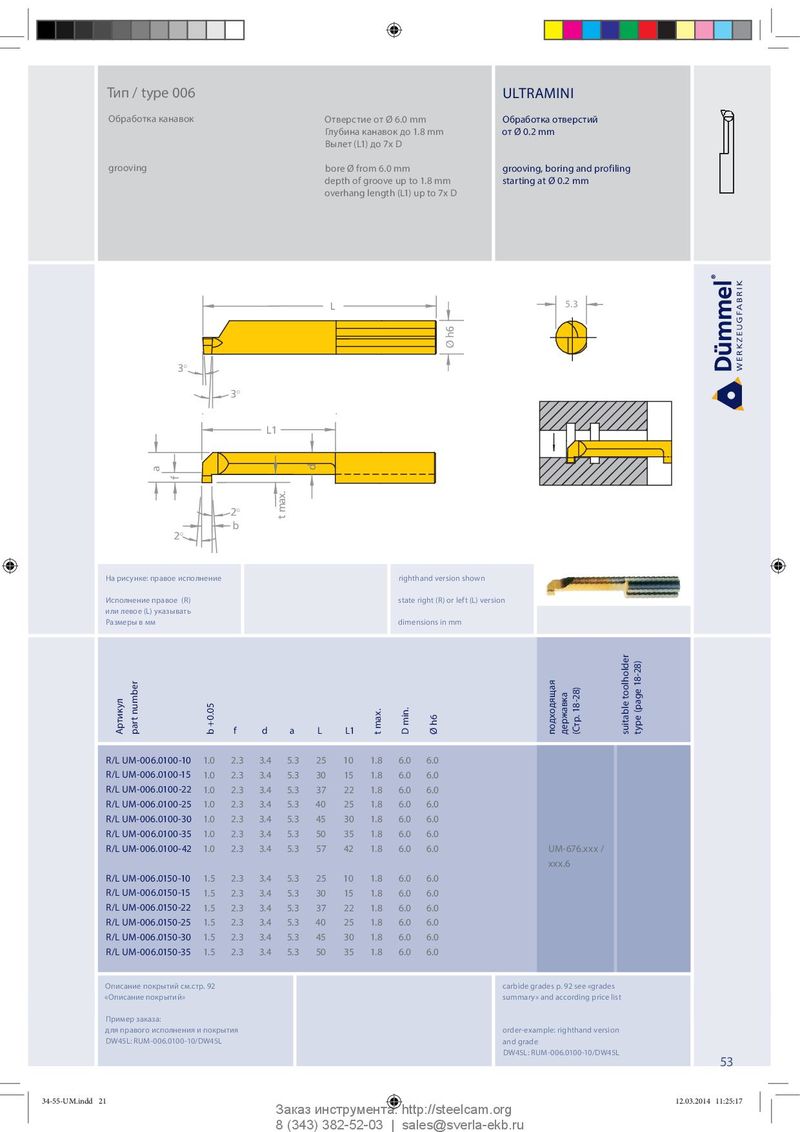

Общий каталог Dümmel 2014 - страница 50

Тип / type 006 ULTRAMINI Обработка канавок Отверстие от Ø 6.0 mm Обработка отверстий Глубина канавок до 1.8 mm от Ø 0.2 mm Вылет (L1) до 7x D grooving bore Ø from 6.0 mm grooving, boring and profiling depth of groove up to 1.8 mm starting at Ø 0.2 mm overhang length (L1) up to 7x D L 5.3 5.3 Ø h6 3° 3° L1 a d f 2° t max. b 2° На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-006.0100-10 1.0 2.3 3.4 5.3 25 10 1.8 6.0 6.0 R/L UM-006.0100-15 1.0 2.3 3.4 5.3 30 15 1.8 6.0 6.0 R/L UM-006.0100-22 1.0 2.3 3.4 5.3 37 22 1.8 6.0 6.0 R/L UM-006.0100-25 1.0 2.3 3.4 5.3 40 25 1.8 6.0 6.0 R/L UM-006.0100-30 1.0 2.3 3.4 5.3 45 30 1.8 6.0 6.0 R/L UM-006.0100-35 1.0 2.3 3.4 5.3 50 35 1.8 6.0 6.0 R/L UM-006.0100-42 1.0 2.3 3.4 5.3 57 42 1.8 6.0 6.0 UM-676.xxx / xxx.6 R/L UM-006.0150-10 1.5 2.3 3.4 5.3 25 10 1.8 6.0 6.0 R/L UM-006.0150 -15 1.5 2.3 3.4 5.3 30 15 1.8 6.0 6.0 R/L UM-006.0150-22 1.5 2.3 3.4 5.3 37 22 1.8 6.0 6.0 R/L UM-006.0150-25 1.5 2.3 3.4 5.3 40 25 1.8 6.0 6.0 R/L UM-006.0150-30 1.5 2.3 3.4 5.3 45 30 1.8 6.0 6.0 R/L UM-006.0150 -35 1.5 2.3 3.4 5.3 50 35 1.8 6.0 6.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: для правого исполнения и покрытия order-example: righthand version DW45L: RUM-006.0100-10/DW45L and grade DW45L: RUM-006.0100-10/DW45L 53 34-55-UM.indd 21 12.03.2014 11:25:17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
