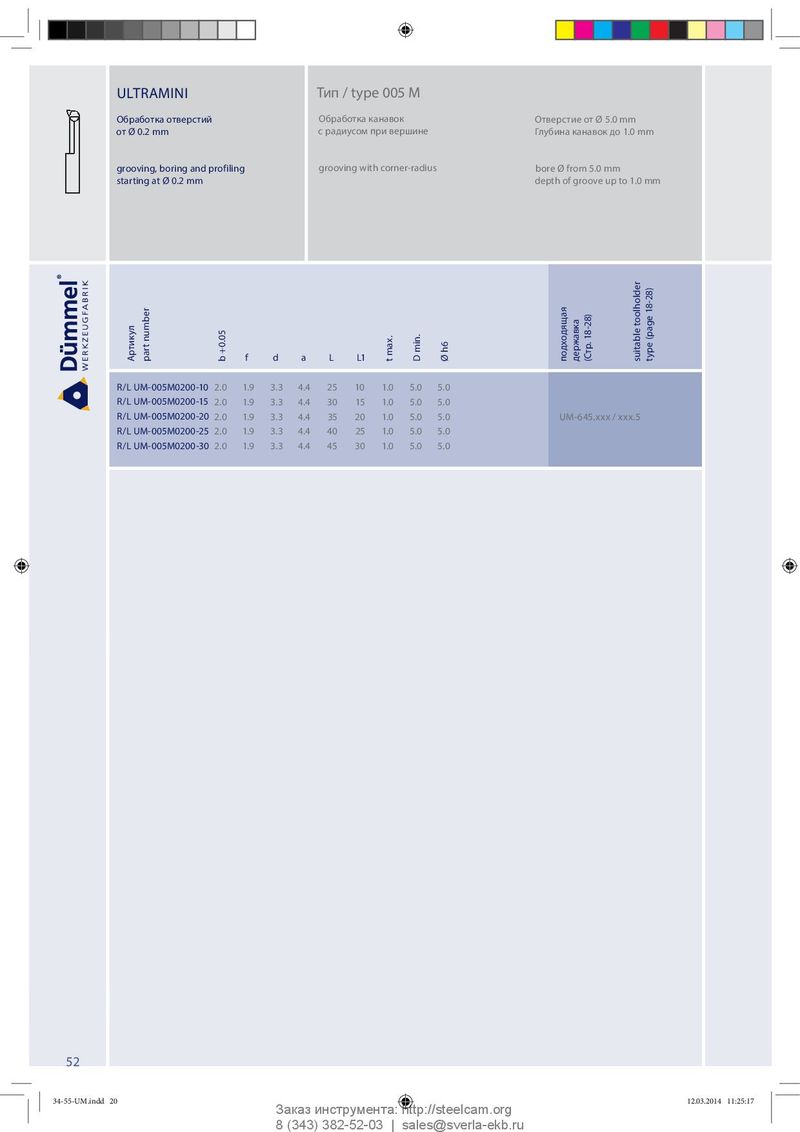

Общий каталог Dümmel 2014 - страница 49

ULTRAMINI Тип / type 005 M Обработка отверстий Обработка канавок Отверстие от Ø 5.0 mm от Ø 0.2 mm с радиусом при вершине Глубина канавок до 1.0 mm grooving, boring and profiling grooving with corner-radius bore Ø from 5.0 mm starting at Ø 0.2 mm depth of groove up to 1.0 mm h6 Артикул part number b +0.05 f d a L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-005M0200-10 2.0 1.9 3.3 4.4 25 10 1.0 5.0 5.0 R/L UM-005M0200-15 2.0 1.9 3.3 4.4 30 15 1.0 5.0 5.0 R/L UM-005M0200-20 2.0 1.9 3.3 4.4 35 20 1.0 5.0 5.0 UM-645.xxx / xxx.5 R/L UM-005M0200-25 2.0 1.9 3.3 4.4 40 25 1.0 5.0 5.0 R/L UM-005M0200-30 2.0 1.9 3.3 4.4 45 30 1.0 5.0 5.0 52 34-55-UM.indd 20 12.03.2014 11:25:17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
