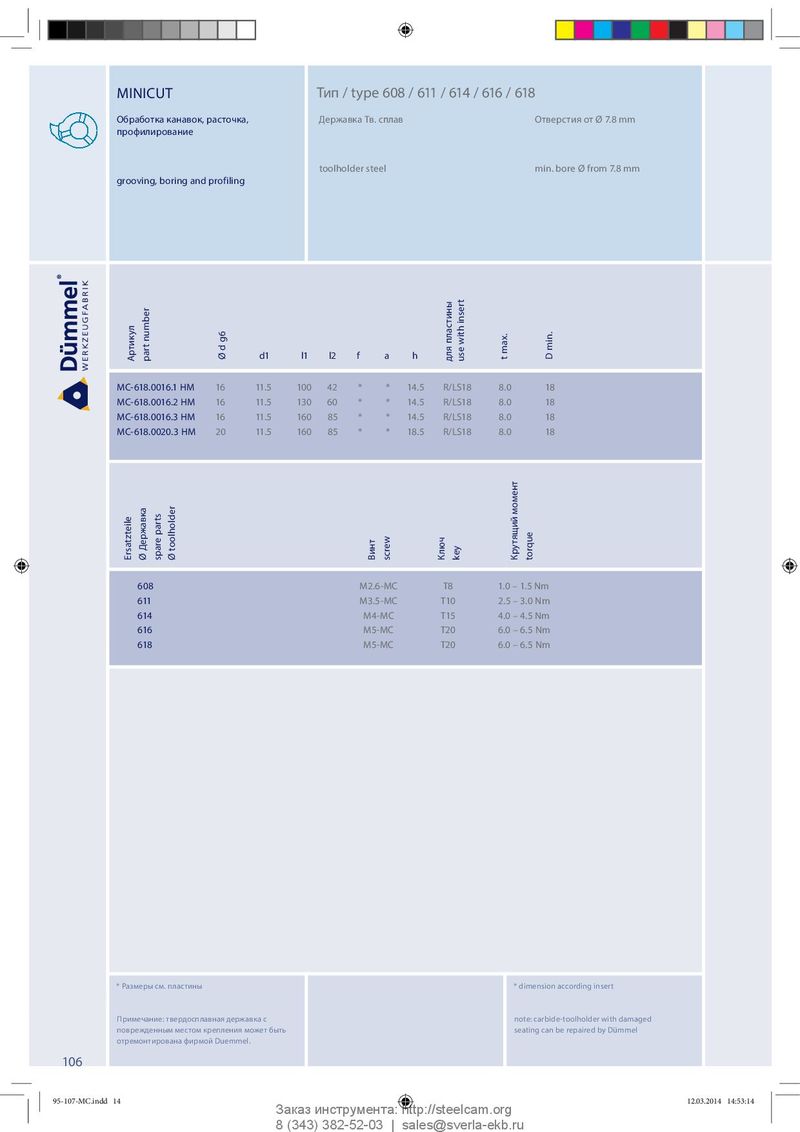

MINICUT Тип / type 608 / 611 / 614 / 616 / 618 Обработка канавок, расточка, Державка Тв. сплав Отверстия от Ø 7.8 mm профилирование toolholder steel min. bore Ø from 7.8 mm grooving, boring and profiling Артикул part number d1 l1 l2 f a h Ø d g6 для пластины use with insert t max. D min. MC-618.0016.1 HM 16 11.5 100 42 * * 14.5 R/LS18 8.0 18 MC-618.0016.2 HM 16 11.5 130 60 * * 14.5 R/LS18 8.0 18 MC-618.0016.3 HM 16 11.5 160 85 * * 14.5 R/LS18 8.0 18 MC-618.0020.3 HM 20 11.5 160 85 * * 18.5 R/LS18 8.0 18 Ersatzteile Ø Державка spare parts Ø toolholder Винт screw Ключ key Крутящий момент torque 608 M2.6-MC T8 1.0 – 1.5 Nm 611 M3.5-MC T10 2.5 – 3.0 Nm 614 M4-MC T15 4.0 – 4.5 Nm 616 M5-MC T20 6.0 – 6.5 Nm 618 M5-MC T20 6.0 – 6.5 Nm * Размеры см. пластины * dimension according insert Примечание: твердосплавная державка с note: carbide-toolholder with damaged поврежденным местом крепления может быть seating can be repaired by Dümmel отремонтирована фирмой Duemmel. 106 95-107-MC.indd 14 95-107-MC.indd 14 12.03.2014 14:53:14 12.03.2014 14:53:14 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
