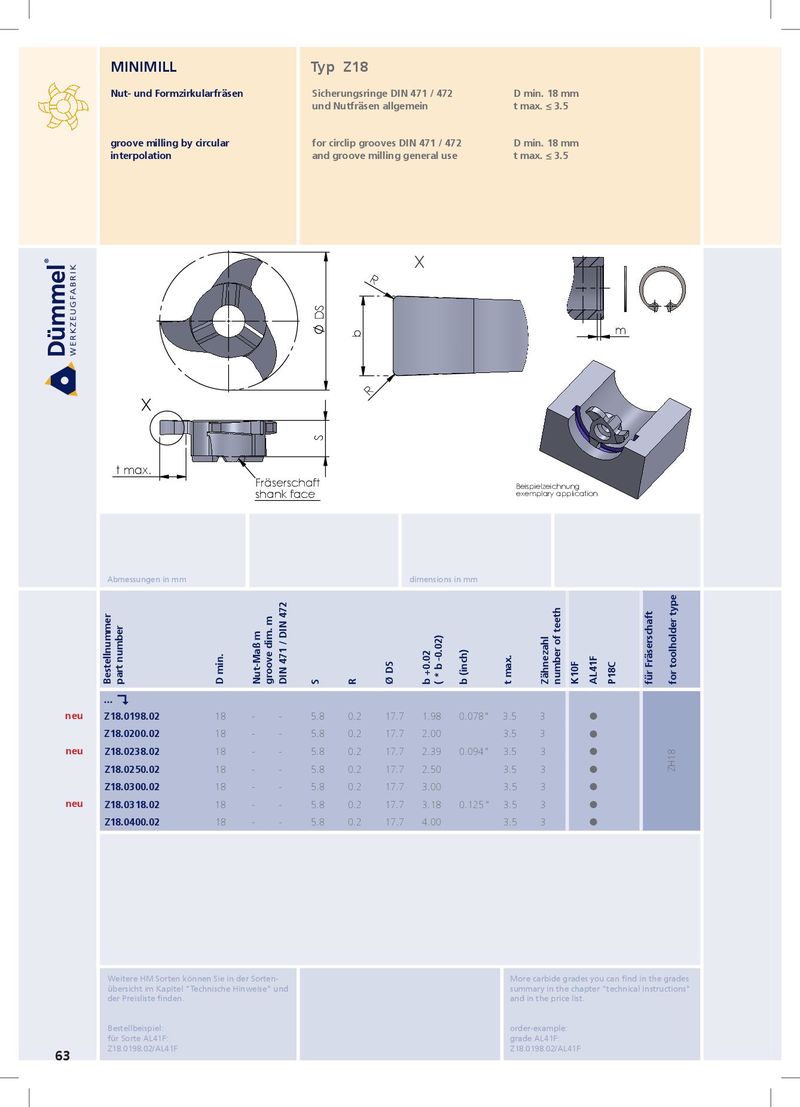

MINIMILL Typ Z18 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 D min. 18 mm und Nutfräsen allgemein t max. ≤ 3.5 groove milling by circular for circlip grooves DIN 471 / 472 D min. 18 mm interpolation and groove milling general use t max. ≤ 3.5 X R DS m b R X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S R Ø DS b +0.02 ( * b -0.02) b (inch) t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type ... ↴ neu Z18.0198.02 18 - - 5.8 0.2 17.7 1.98 0.078" 3.5 3 ˜ Z18.0200.02 18 - - 5.8 0.2 17.7 2.00 3.5 3 ˜ neu Z18.0238.02 18 - - 5.8 0.2 17.7 2.39 0.094" 3.5 3 ˜ Z18.0250.02 18 - - 5.8 0.2 17.7 2.50 3.5 3 ˜ ZH18 Z18.0300.02 18 - - 5.8 0.2 17.7 3.00 3.5 3 ˜ neu Z18.0318.02 18 - - 5.8 0.2 17.7 3.18 0.125" 3.5 3 ˜ Z18.0400.02 18 - - 5.8 0.2 17.7 4.00 3.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z18.0198.02/AL41F Z18.0198.02/AL41F 63
