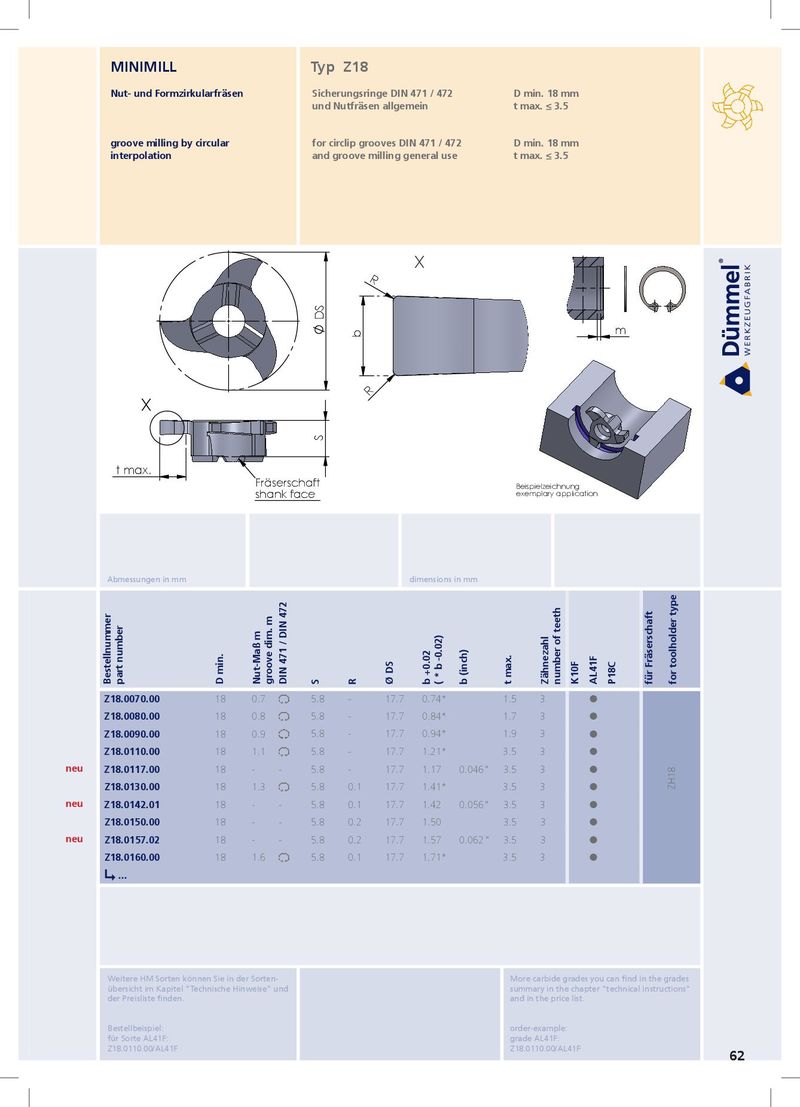

MINIMILL Typ Z18 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 D min. 18 mm und Nutfräsen allgemein t max. ≤ 3.5 groove milling by circular for circlip grooves DIN 471 / 472 D min. 18 mm interpolation and groove milling general use t max. ≤ 3.5 X R DS m b R X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S R Ø DS b +0.02 ( * b -0.02) b (inch) t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z18.0070.00 18 0.7 5.8 - 17.7 0.74* 1.5 3 ˜ Z18.0080.00 18 0.8 5.8 - 17.7 0.84* 1.7 3 ˜ Z18.0090.00 18 0.9 5.8 - 17.7 0.94* 1.9 3 ˜ Z18.0110.00 18 1.1 5.8 - 17.7 1.21* 3.5 3 ˜ neu Z18.0117.00 18 - - 5.8 - 17.7 1.17 0.046" 3.5 3 ˜ Z18.0130.00 18 1.3 5.8 0.1 17.7 1.41* 3.5 3 ˜ ZH18 neu Z18.0142.01 18 - - 5.8 0.1 17.7 1.42 0.056" 3.5 3 ˜ Z18.0150.00 18 - - 5.8 0.2 17.7 1.50 3.5 3 ˜ neu Z18.0157.02 18 - - 5.8 0.2 17.7 1.57 0.062" 3.5 3 ˜ Z18.0160.00 18 1.6 5.8 0.1 17.7 1.71* 3.5 3 ˜ ↳ ... Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z18.0110.00/AL41F Z18.0110.00/AL41F 62
