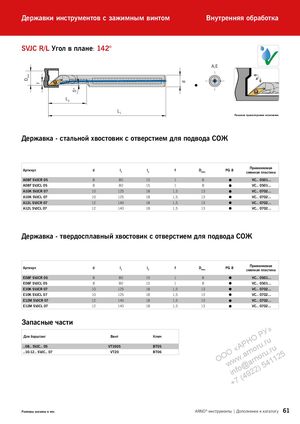

Dmin f 5° d Державки инструментов с зажимным винтом Внутренняя обработка SVJC R/L Угол в плане: 142° A,E ✓  L2 L1 Показано правостороннее исполнение Державка - стальной хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f Dмин. PG 8 Применяемаясменная пластина A08F SVJCR 05 8 80 15 1 8  VC.. 0501... A08F SVJCL 05 8 80 15 1 8  VC.. 0501... A10K SVJCR 07 10 125 18 1,5 13  VC.. 0702... A10K SVJCL 07 10 125 18 1,5 13  VC.. 0702... A12L SVJCR 07 12 140 18 1,5 13  VC.. 0702... A12L SVJCL 07 12 140 18 1,5 13  VC.. 0702... Державка - твердосплавный хвостовик с отверстием для подвода СОЖ Артикул d l1 l2 f Dмин. PG 8 Применяемаясменная пластина E08F SVJCR 05 8 80 15 1 8  VC.. 0501... E08F SVJCL 05 8 80 15 1 8  VC.. 0501... E10K SVJCR 07 10 125 18 1,5 13  VC.. 0702... E10K SVJCL 07 10 125 18 1,5 13  VC.. 0702... E12M SVJCR 07 12 140 18 1,5 13  VC.. 0702... E12M SVJCL 07 12 140 18 1,5 13  VC.. 0702... Запасные части Для борштанг..08.. SVJC.. 05..10-12.. SVJC.. 07 Винт КлючVT1605BT05VT20BT06 ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 Размеры указаны в мм. ARNO®-инструменты | Дополнение к каталогу 61
