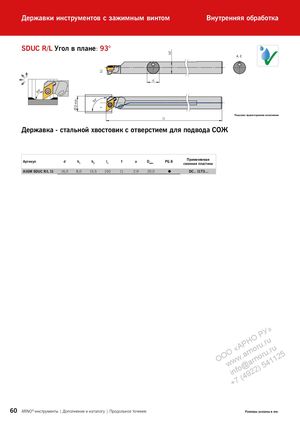

D min. D min. h1f h1f h2 h2 Державки инструментов с зажимным винтом Внутренняя обработка SDUC R/L Угол в плане: 93° A, E A, E ✓ d d 93° 93° 93° Показано правостороннее исполнение l1 l1 Державка - стальной хвостовик с отверстием для подвода СОЖ Rechte AusRfüehcrhutnegAaubsgfüehbriuldnegt abgebildet Артикул d h1 h2 l1 f a Dмин. PG 8 Применяемаясменная пластина A16M SDUC R/L 11 16,0 8,0 15,5 150 11 2,9 20,0  DC.. 11T3… ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 60 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
