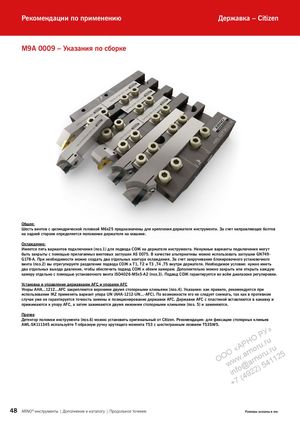

Рекомендации по применению Державка – Citizen M9A 0009 – Указания по сборке Общее: Шесть винтов с цилиндрической головкой M6x25 предназначены для крепления держателя инструмента. За счет направляющих болтов на задней стороне определяется положение держателя на машине. Охлаждение: Имеется пять вариантов подключения (поз.1) для подвода СОЖ на держателе инструмента. Ненужные варианты подключения могут быть закрыты с помощью прилагаемых винтовых заглушек AS 0075. В качестве альтернативы можно использовать заглушки GN749- G178-A. При необходимости можно создать два отдельных контура охлаждения. За счет закручивания блокировочного установочного винта (поз.2) вы отрегулируете разделение подвода СОЖ к T1, T2 и T3 ,T4 ,T5 внутри держателя. Необходимое условие: нужно иметь два отдельных выхода давления, чтобы обеспечить подвод СОЖ к обеим камерам. Дополнительно можно закрыть или открыть каждую камеру отдельно с помощью установочного винта ISO4026-M5x5-A2 (поз.3). Подвод СОЖ гарантируется во всём диапазоне регулировки. Установка и управление державками AFC и упорами AFC Упоры AHA...1212...AFC закрепляются верхними двумя стопорными клиньями (поз.4). Указание: как правило, рекомендуется при использовании IKZ применять вариант упора UN (AHA-1212-UN...-AFC). По возможности его не следует снимать, так как в противном случае уже не гарантируется точность замены и позиционирование державки AFC. Державки AFC с пластиной вставляются в канавку и прижимаются к упору AFC, а затем зажимаются двумя нижними стопорными клиньями (поз. 5) и заменяются. Прочее Детектор поломки инструмента (поз.6) можно установить оригинальный от Citizen. Рекомендация: для фиксации стопорных клиньев AWL-SK111345 используйте Т-образную ручку крутящего момента T53 с шестигранным лезвием T53SW5. ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 48 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
