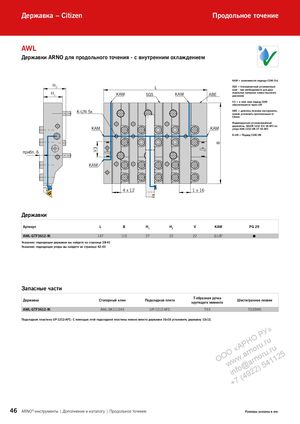

V3 B Державка – Citizen Продольное точение AWL Державки ARNO для продольного точения - с внутренним охлаждением ✓ KAM = возможности подвода СОЖ (5x) H2 L SGS = блокировочный установочныйвинт - при необходимости для двух H1 KAM SGS KAM ABE отдельных напорных камер (высокогодавления) V3 = в этой зоне подвод СОЖ обеспечивается через UN K-UN 5x ABE = детектор поломки инструмента,можно установить оригинальный от Citizen Индивидуально устанавливаемый KAM KAM держатель: SDJCR 1212 E11-IK-AFC наупоре AHA-1212-UN-37-50-AFC K-UN = Подвод СОЖ UN прибл. 6 KAM 4 x 12 1 x 16 Державки Артикул L B H1 H2 V KAM PG 29 AWL-GTF3612-IK 147 115 27 32 22 G1/8"  Указание: подходящие державки вы найдете на странице 28-41 Указание: подходящие упоры вы найдете на странице 42-43 Запасные части Державка Стопорный клин Подкладная плита Т-образная ручкакрутящего моментаШестигранное лезвие AWL-GTF3612-IK AWL-SK111345 UP-1212-AFC T53 T53SW5 Подкладная пластина UP-1212-AFC: С помощью этой подкладной пластины можно вместо державки 16x16 установить державку 12x12. ООwОi+wn«7fwoА(.@Р4a9Нran2Оro2nr)oРur5.Уur4u».1ru125 46 ARNO®-инструменты | Дополнение к каталогу | Продольное точение  Размеры указаны в мм.
