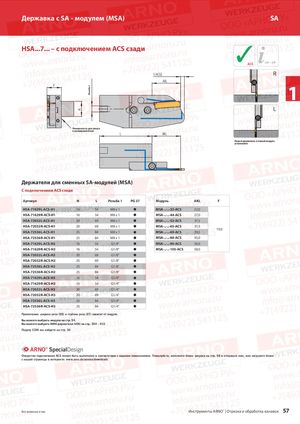

H Резьба 1 Державка с SA - модулем (MSA) SA HSA...7... – с подключением ACS сзади ✓ ACS 114 – 119 5 (ACS2) R AKL F 1 L Поверхность для упора в резцедержатель L AKL Левый держатель и левый модуль установлен Держатели для сменных SA-модулей (MSA) С подключением ACS сзади Артикул H L Резьба 1 PG 37 Модуль AKL F HSA-71629L-ACS-H1 16 54 M8 x 1  MSA-..-..-32-ACS 22,0 HSA-71629R-ACS-H1 16 54 M8 x 1  MSA-..-..-44-ACS 27,0 HSA-72032L-ACS-H1 20 69 M8 x 1  MSA-..-..-52-ACS 37,5 HSA-72032R-ACS-H1 20 69 M8 x 1  MSA-..-..-65-ACS 37,5 19,0 HSA-72536L-ACS-H1 25 84 M8 x 1  MSA-..-..-69-ACS 39,5 HSA-72536R-ACS-H1 25 84 M8 x 1  MSA-..-..-80-ACS 45,0 HSA-71629L-ACS-H2 16 54 G1/8"  MSA-..-..-90-ACS 50,0 HSA-71629R-ACS-H2 16 54 G1/8"  MSA-..-..-105-ACS 58,0 HSA-72032L-ACS-H2 20 69 G1/8"  HSA-72032R-ACS-H2 20 69 G1/8"  HSA-72536L-ACS-H2 25 84 G1/8"  HSA-72536R-ACS-H2 25 84 G1/8"  HSA-71629L-ACS-H3 16 54 G1/4"  HSA-71629R-ACS-H3 16 54 G1/4"  HSA-72032L-ACS-H3 20 69 G1/4"  HSA-72032R-ACS-H3 20 69 G1/4"  HSA-72536L-ACS-H3 25 84 G1/4"  HSA-72536R-ACS-H3 25 84 G1/4"  Примечание: ширина реза (EB) и глубина реза (ET) зависят от модуля. Вы можете выбрать модули на стр. 94. Вы можете выбрать KMH-держатели (VDI) на стр. 394 - 413. Подачу СОЖ вы найдете на стр. 54 ARNO® SpecialDesign Отверстие подключения ACS может быть выполнено в соответствии с вашими пожеланиями. Пожалуйста, заполните бланк запроса на стр. 58 и отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 57
