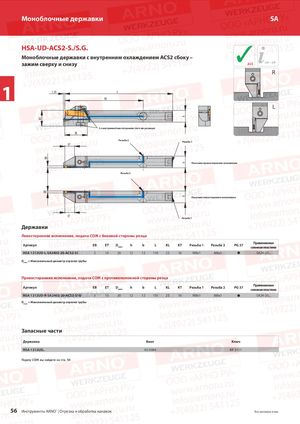

Каталог ARNO обработка канавок и отрезка 2018 - страница 56

KT EBEB hb b Моноблочные державки SA HSA-UD-ACS2-S./S.G. Моноблочные державки с внутренним охлаждением ACS2 сбоку – ✓ зажим сверху и снизу ACS 114 – 119 R 1 1,50 L80 L 2 х внутренний шестигранник (того же размера) KL Резьба 2 Резьба 1 ET Показано правостороннее исполнение Резьба 2 Показано левостороннее исполнение ET Резьба 1 Державки Левостороннее исполнение, подача СОЖ с боковой стороны резца Артикул EB ET Dмакс h b L KL KT Резьба 1 Резьба 2 PG 37 Применяемаясменная пластина HSA 1212UD-L-SA2402-20-ACS2-S1 2 10 20 12 12 110 23 16 M8x1 M8x1  SA24-20... Dмакс = Максимальный диаметр отрезки трубы Правостороннее исполнение, подача СОЖ с противоположной стороны резца Артикул EB ET Dмакс h b L KL KT Резьба 1 Резьба 2 PG 37 Применяемаясменная пластина HSA 1212UD-R-SA2402-20-ACS2-S1G 2 10 20 12 12 110 23 16 M8x1 M8x1  SA24-20... Dмакс = Максимальный диаметр отрезки трубы Запасные части Державка Винт Ключ HSA 1212UD.. AS 0084 KP 3111 Подачу СОЖ вы найдете на стр. 54 56 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
