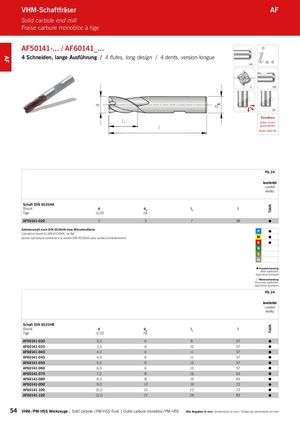

AF TiAlNTiAlN VHM-Schaftfräser AF Solid carbide end-mill Fraise carbure monobloc à tige AF50141-... / AF60141_... 4 Schneiden, lange Ausführung / 4 flutes, long design / 4 dents, version longue HA 63 – 72 4 HB 30° Feinstkorn Ultra micro granulation Grain ultra fin PG 24 beschichtet coated revêtu Schaft DIN 6535HA Shank d dA l1 l Tige -0,03 h6 AF50141-020 2 3 7 38  Zylinderschaft nach DIN 6535HA ohne Mitnahmefläche  Cylindrical shank to DIN 6535HA, no flat Queue cylindrique conforme à la norme DIN 6535HA sans surface d’entraînement    Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire PG 24 beschichtet coated revêtu Schaft DIN 6535HB Shank d dA l1 l Tige -0,03 h6 AF60141-030 3,0 6 8 57  AF60141-035 3,5 6 10 57  AF60141-040 4,0 6 11 57  AF60141-045 4,5 6 11 57  AF60141-050 5,0 6 13 57  AF60141-060 6,0 6 13 57  AF60141-070 7,0 8 16 63  AF60141-080 8,0 8 19 63  AF60141-090 9,0 10 19 72  AF60141-100 10,0 10 22 72  AF60141-120 12,0 12 26 83  54 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm
