Каталог ARNO монолитный осевой инструмент - страница 49

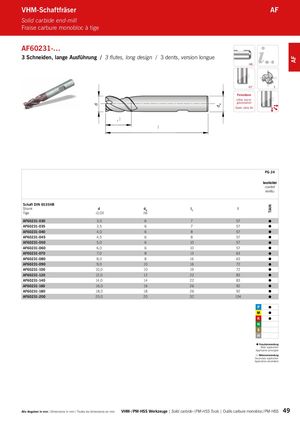

d dA TiAlN AF VHM-Schaftfräser AF Solid carbide end-mill Fraise carbure monobloc à tige AF60231-… 3 Schneiden, lange Ausführung / 3 flutes, long design / 3 dents, version longue HB 63 – 72 45° 3 Feinstkorn Ultra micro granulation Grain ultra fin PG 24 beschichtet coated revêtu Schaft DIN 6535HB Shank d dA l1 l Tige -0,03 h6 AF60231-030 3,0 6 7 57  AF60231-035 3,5 6 7 57  AF60231-040 4,0 6 8 57  AF60231-045 4,5 6 8 57  AF60231-050 5,0 6 10 57  AF60231-060 6,0 6 10 57  AF60231-070 7,0 8 13 63  AF60231-080 8,0 8 16 63  AF60231-090 9,0 10 16 72  AF60231-100 10,0 10 19 72  AF60231-120 12,0 12 22 83  AF60231-140 14,0 14 22 83  AF60231-160 16,0 16 26 92  AF60231-180 18,0 18 26 92  AF60231-200 20,0 20 32 104      Hauptanwendung Main application Application principale  Nebenanwendung Secondary application Application secondaire Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 49
