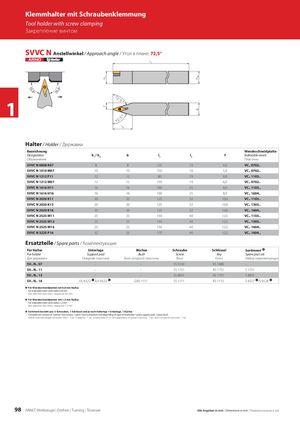

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 98

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVVC N Anstellwinkel / Approach angle / Угол в плане: 72,5° 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SVVC N 0808 K07 8 8 125 15 4,0 VC.. 0702.. SVVC N 1010 M07 10 10 150 16 5,0 VC.. 0702.. SVVC N 1212 F11 12 12 80 19 6,0 VC.. 1103.. SVVC N 1212 M07 12 12 150 19 6,0 VC.. 0702.. SVVC N 1616 H11 16 16 100 25 8,0 VC.. 1103.. SVVC N 1616 H16 16 16 100 25 8,0 VC.. 1604.. SVVC N 2020 K11 20 20 125 32 10,0 VC.. 1103.. SVVC N 2020 K13 20 20 125 32 10,0 VC.. 1303.. SVVC N 2020 K16 20 20 125 32 10,0 VC.. 1604.. SVVC N 2525 M11 25 25 150 40 12,5 VC.. 1103.. SVVC N 2525 M13 25 25 150 40 12,5 VC.. 1303.. SVVC N 2525 M16 25 25 150 40 12,5 VC.. 1604.. SVVC N 3225 P16 32 25 170 40 12,5 VC.. 1604.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SV.. N.. 07 – – SS 5140 KS 1886 – SV.. N.. 11 – – SS 1751 KS 1751 S 1751 SV.. N.. 13 – – SS 8831 KS 1751 S 8831 SV.. N.. 16 US 6522 Ê/US 6523 Ë GBS 1111 SS 1111 KS 1115 S 6527 Ê/S 6528 Ë Ê Für Wendeschneidplatten mit 0,8 mm Radius For indexable insert with radius 0.8 mm Для сменной пластины с радиусом 0,8 mm Ë Für Wendeschneidplatten mit 1,2 mm Radius For indexable insert with radius 1,2 mm Для сменной пластины с радиусом 1,2 mm Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. 98 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
