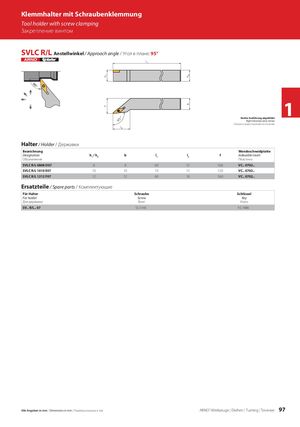

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SVLC R/L 0808 D07 8 8 60 15 10,0 VC.. 0702.. SVLC R/L 1010 E07 10 10 70 15 12,0 VC.. 0702.. SVLC R/L 1212 F07 12 12 80 18 16,0 VC.. 0702.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SV.. R/L.. 07 SS 5140 KS 1886 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 97
