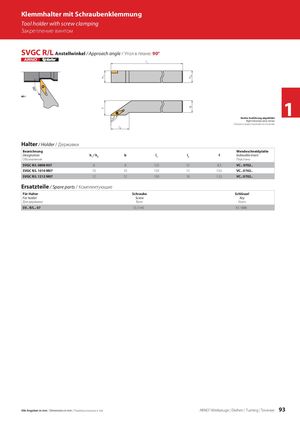

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVGC R/L Anstellwinkel / Approach angle / Угол в плане: 90° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SVGC R/L 0808 K07 8 8 125 15 8,5 VC.. 0702.. SVGC R/L 1010 M07 10 10 150 15 10,5 VC.. 0702.. SVGC R/L 1212 M07 12 12 150 18 12,5 VC.. 0702.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SV.. R/L.. 07 SS 5140 KS 1886 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 93
